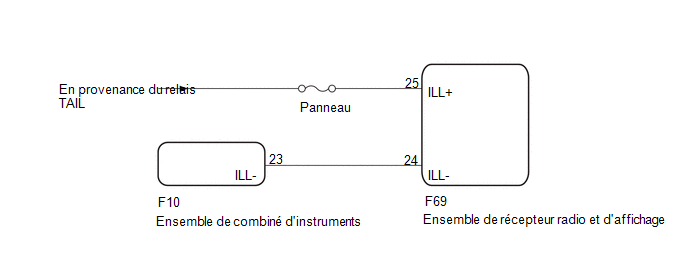

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, il peut être nécessaire de procéder à l'initialisation, l'enregistrement ou le calibrage.
Cliquer ici .gif)
PROCÉDURE
| 1. |
VERIFIER LE REGLAGE DE LA QUALITE DE L'IMAGE |
(a) Sélectionner l'icône de réglages à partir de l'écran.
(b) Mettre le contacteur de commande d'éclairage en position TAIL ou HEAD.
(c) S'assurer que le réglage "Automatic" sur l'écran de réglage de l'affichage est en position ON.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Le réglage "Automatic" est activé. |
A |
| Le réglage "Automatic" est désactivé. |
B |
| A |
.gif) | METTRE LE REGLAGE DE L'ECRAN "Automatic" EN POSITION OFF |
|
| 2. |
VERIFIER LE REGLAGE DU RHEOSTAT |
(a) Vérifier le réglage du rhéostat.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Régler la luminosité sur maximum |
A |
| Régler sur une luminosité autre que maximum |
B |
| A |
| REGLER LE RHEOSTAT SUR UN AUTRE REGLAGE QUE LA LUMINOSITE MAXIMUM |
|
| 3. |

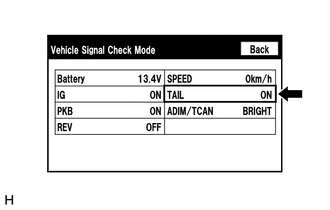

VERIFIER LE SIGNAL DU VEHICULE (VERIFICATION DE FONCTIONNEMENT) |
| (a) Passer en mode de diagnostic. Cliquer ici
|
|
(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".
(c) Sélectionner le mode de "Vérification des capteurs de système" dans l'écran "Function check/setting l" du Techstream.
(d) Actionner le contacteur de commande d'éclairage et s'assurer que l'affichage oscille entre ON et OFF en conséquence.
OK.:
Feux arrière|
Condition | Affichage |
|---|---|
|
Contacteur de commande d'éclairage en position OFF |
OFF |
| Contacteur de commande d'éclairage en position TAIL ou HEAD |
On |
|
Condition | Affichage |
|---|---|
|
Contacteur d'allumage en position ON, contacteur de commande d'éclairage en position TAIL ou HEAD, capteur de commande d'éclairage automatique recouvert par la main |
Atténuée |
| Contacteur d'allumage en position ON, contacteur de commande d'éclairage en position TAIL ou HEAD, capteur de commande d'éclairage automatique non recouvert par la main |
Non atténuée |
CONSEIL:
Cet écran est actualisé à chaque seconde.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Normal | A |
|
Dysfonctionnement du signal TAIL |
B |
| Dysfonctionnement du signal ADIM/TCAN |
C |
| A |
| REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
| C |
| PASSER AU SYSTEME DE COMMUNICATION CAN |
|
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CIRCUIT ILL+) |
(a) Débrancher le connecteur F69 de l'ensemble d'autoradio et d'affichage.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(F69) Cliquer sur Location & Routing(F69) Cliquer sur Connector(F69) Cliquer sur Connector(F69)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
F69-25 (ILL+) - Masse de carrosserie |
Contacteur d'allumage en position ON, contacteur de commande d'éclairage en position TAIL ou HEAD |
11 à 14 V |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 5. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE RADIO - ENSEMBLE DE COMBINE D'INSTRUMENTS) |
(a) Débrancher le connecteur F69 de l'ensemble d'autoradio et d'affichage.
(b) Débrancher le connecteur F10 de l'ensemble de combiné d'instruments.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F69) Cliquer sur Location & Routing(F69) Cliquer sur Connector(F69) Cliquer sur Connector(F69)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
F69-24(ILL-) - FF10-23(ILL-) |
Toujours | En dessous de 1 Ω |
| OK. | | REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
