EMPLACEMENT DES PIECES
SCHEMA
|

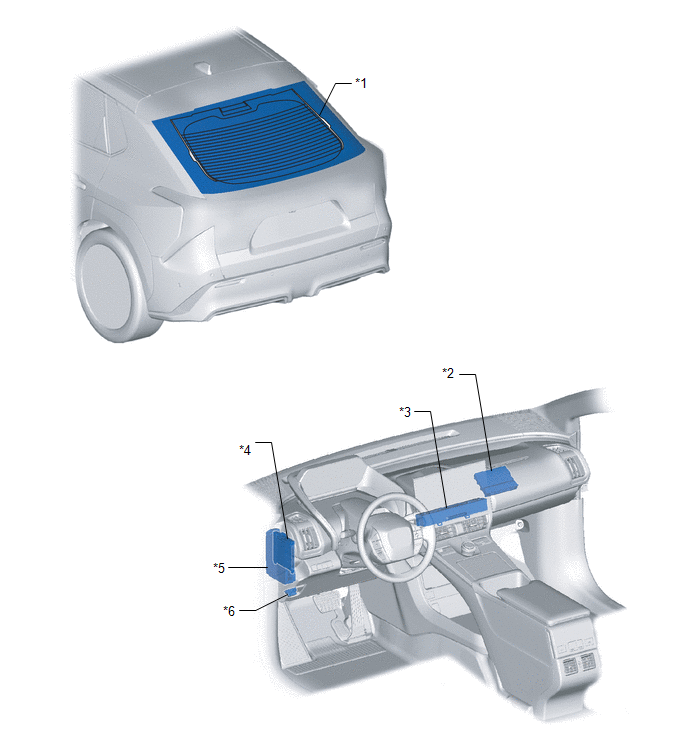

*1 | VITRE DE PORTE DE COFFRE - FAISCEAU DE DESEMBUAGE DE LUNETTE ARRIERE |
*2 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
|
*3 | ENSEMBLE DE COMMANDE DE CLIMATISATION - CONTACTEUR DE DESEMBUEUR DE LUNETTE ARRIERE |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*5 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE |
*6 | DLC3 |
Schema Du SystemePose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REPOSE)
Procédure N° de référence
...
Dysfonctionnement électrique général de contacteur de fermeture de porte de coffre
DESCRIPTION
Le dispositif de fermeture de porte de coffre est commandé par l'ECU de porte du réseau multiplex.
L'ECU de porte du réseau multiplex détermine la position de verrouillage de l'ensemble de serrure de porte de coffre avec contacteur d'éclairage d'accue ...
Description Du Systeme
DESCRIPTION DU SYSTEME DESCRIPTION GENERALE DU SYSTEME DE COMMUNICATION
(a) Système de communication CAN (1) Le système de moniteur de vision panoramique utilise la communication CAN pour communiquer des données entre l'ECU d'aide au stationnement et chaque ECU.
(2) Si un problème se produit ...
