DESCRIPTION
L'ensemble de capteur radar à ondes millimétriques communique avec la caméra de reconnaissance de zone avant via la communication CAN.
Si une erreur de communication est détectée entre la caméra de reconnaissance de marche avant et l'ensemble de capteur radar à ondes millimétriques, l'ensemble de capteur radar à ondes millimétriques enregistre ce DTC.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
DTC émis par |
|---|---|---|---|---|
|
U010487 |
Message de perte de communication avec le module de régulateur de vitesse |
Condition de détection:
|
|
Capteur radar avant |
CONSEIL:
Si les DTC sont émis en même temps, la zone de vérification peut être restreinte.
Sans système de moniteur de vision panoramique
|
Séquence |
Nom de la pièce du DTC émis (Affichage du GTS) |
Organe incriminé (état de dysfonctionnement) |
|
|---|---|---|---|
|
Ensemble de capteur radar à ondes millimétriques |
Caméra de reconnaissance de marche avant |
||
|
Capteur radar avant |
caméra de reconnaissance de marche avant |
||
|
U010487 |
U023587 |
||
| â—‹: Le DTC est émis
-: Le DTC n'est pas émis |
|||
|
Motif 1 |
â—‹ |
â—‹ |
Faisceau de câbles ou connecteur (ouvert ou court) |
|
Ensemble de capteur radar à ondes millimétriques (dysfonctionnement interne) |
|||
|
Ensemble d'ECU d'avertissement de distance (dysfonctionnement interne) (avec ensemble d'ECU d'avertissement de distance) |
|||
|
Caméra de reconnaissance de marche avant (dysfonctionnement interne) |
|||
|
Example 2 |
â—‹ |
- |
Ensemble de capteur radar à ondes millimétriques (dysfonctionnement interne) |
|
Caméra de reconnaissance de marche avant (dysfonctionnement interne) |
|||
Avec système de moniteur de vision panoramique
|
Séquence |
Nom de la pièce du DTC émis (Affichage du GTS) |
Organe incriminé (état de dysfonctionnement) |
|
|---|---|---|---|
|
Ensemble de capteur radar à ondes millimétriques |
Caméra de reconnaissance de marche avant |
||
|
Capteur radar avant |
caméra de reconnaissance de marche avant |
||
|
U010487 |
U023587 |
||
| â—‹: Le DTC est émis
-: Le DTC n'est pas émis |
|||
|
Motif 1 |
â—‹ |
â—‹ |
Faisceau de câbles ou connecteur (ouvert ou court) |
|
Ensemble de capteur radar à ondes millimétriques (dysfonctionnement interne) |
|||
|
Dysfonctionnement de la tension de l'ensemble d'ECU d'avertissement de distance |
|||
|
ECU d'aide au stationnement (dysfonctionnement interne) |
|||
|
Caméra de reconnaissance de marche avant (dysfonctionnement interne) |
|||
|
Example 2 |
â—‹ |
- |
Ensemble de capteur radar à ondes millimétriques (dysfonctionnement interne) |
|
Caméra de reconnaissance de marche avant (dysfonctionnement interne) |
|||
SCHEMA DE CABLAGE

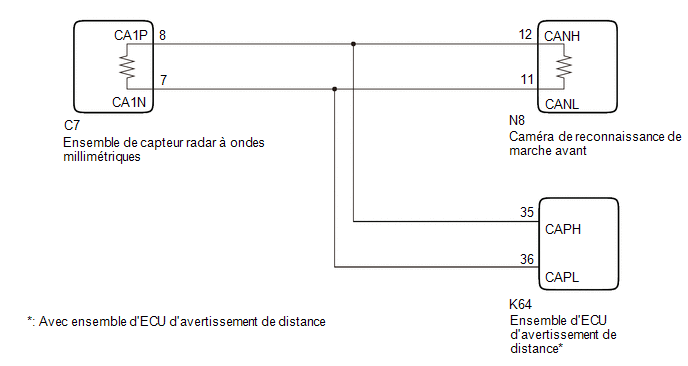

Sans système de moniteur de vision panoramique

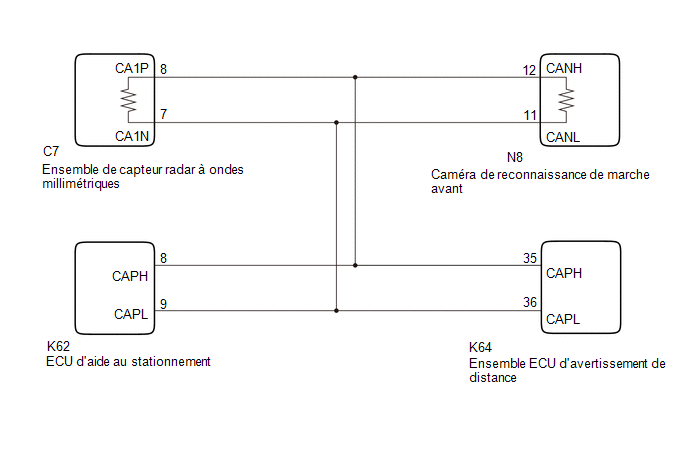

Avec système de moniteur de vision panoramique
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
L'alignement de l'axe du faisceau de l'ensemble de capteur radar à ondes millimétriques peut être effectué à l'aide de la cible triangulaire, de la cible de surface plane ou du réglage de la conduite.
Cible triangulaire: Cliquer ici .gif)
Cible de surface plane: Cliquer ici .gif)
Réglages de conduite: Cliquer ici .gif)
CONSEIL:
L'alignement de l'axe de faisceau de caméra de reconnaissance de marche avant peut être effectué à l'aide de la fonction "One Time Recognition", "Driving Adjustment" ou "Camera Axis Adjustment Value Write".
Reconnaissance unique: cliquer ici .gif)
Réglages de conduite: Cliquer ici .gif)
Ecriture de la valeur de réglage de l'axe de la caméra: Cliquer ici .gif)
Cliquer ici .gif)
Cliquer ici .gif)
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici .gif)
PROCÉDURE
|
1. |
VERIFIER LES DTC |
(a) Relever chaque DTC et vérifier la séquence du diagnostic à l'aide du tableau ci-dessous.
Châssis > Front Recognition Camera > Trouble Codes Body Electrical>Front Radar Sensor>Trouble Codes
|
Séquence |
Nom de la pièce du DTC émis (Affichage du GTS) |
|
|---|---|---|
|
Capteur radar avant |
caméra de reconnaissance de marche avant |
|
|
Motif 1 |
U010487 |
U023587 |
|
Séquence 2 |
U010487 |
- |
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Cas de figure 1 |
A |
|
Séquence 2 |
B |
| A | ![]() |
PASSER AU SYSTEME DE CAMERA AVANT |
|
|
2. |
VERIFIER LE CABLE PRINCIPAL DU BUS CAN (ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES) |
(a) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.
(b) Débrancher le connecteur C7 de l'ensemble de capteur radar à ondes millimétriques.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(C7) Cliquer sur Location & Routing(C7) Cliquer sur Connector(C7) Cliquer sur Connector(C7)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
C7-8 (CA1P) - C7-7 (CA1N) |
Câble débranché de la borne négative (-) de la batterie auxiliaire |
108 à 132 Ω |
|
C7-8 (CA1P) - Masse de carrosserie |
Câble débranché de la borne négative (-) de la batterie auxiliaire |
200 Ω minimum |
|
C7-7 (CA1N) - Masse de carrosserie |
||
|
C7-8 (CA1P) - +B |
Câble débranché de la borne négative (-) de la batterie auxiliaire |
6 kΩ ou plus |
|
C7-7 (CA1N) - +B |
| NON OK | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
3. |
VERIFIER LA CAMERA DE RECONNAISSANCE DE MARCHE AVANT |
(a) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
(b) Vérifier la forme d'onde à l'aide d'un oscilloscope.
OK.:
Cliquer sur Location & Routing(C7) Cliquer sur Location & Routing(C7) Cliquer sur Connector(C7) Cliquer sur Connector(C7)
|
Branchement du tester |
Condition |
Réglage de l'appareil |
Condition spécifiée |
|---|---|---|---|
|
C7-8 (CA1P) - C7-7 (CA1N) |
Contacteur d'allumage en position ON |
1 V/DIV., 100 μs/DIV. |
Génération d'impulsions |
| NON OK | ![]() |
REMPLACER LA CAMERA DE DETECTION AVANT |
|
|
4. |
VERIFIER LES DTC |
(a) Brancher le connecteur C7 de l'ensemble de capteur radar à ondes millimétriques.
(b) Supprimer les DTC.
Body Electrical>Front Radar Sensor>Clear DTCs.
(c) S'assurer que les conditions de détection de DTC sont réunies.
CONSEIL:
Si les conditions de détection ne sont pas remplies, le système est incapable de détecter les dysfonctionnements.
(d) Vérifier les DTC.
Body Electrical>Front Radar Sensor>Trouble Codes
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Le DTC U010487 n'est pas émis |
A |
|
Le DTC U010487 est émis |
B |
| A | ![]() |
FIN |
| B | ![]() |
REMPLACER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
Dysfonctionnement interne du micro-ordinateur principal dans le système de capteur radar avant
Incompatibilité logicielle avec le module de traitement de l'image "A" non programméEmplacement Des Pieces
