VERIFICATION SUR VEHICULE
PROCÉDURE
1. VERIFICATION DU SYSTEME DU VENTILATEUR DE REFROIDISSEMENT

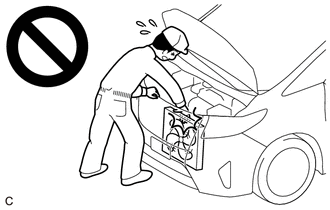

ATTENTION:
Pour éviter toute blessure suite à un contact avec un ventilateur de refroidissement en fonctionnement, tenir les mains et le vêtements éloignés du ventilateur de refroidissement lors de l'inspection du système de ventilation.
(a) Brancher le GTS au DLC3.
(b) Mettre le contacteur d'allumage en position ON (IG).
(c) Mettre le GTS en position ON.
(d) Sélectionner les menus suivants: Powertrain / EV/ Active Test / Control the Hybrid/EV Battery Cooling Fan.
Powertrain > EV > Active Test|
Affichage du tester |
|---|
|
Control the Hybrid/EV Battery Cooling Fan |
(e) Vérifier le fonctionnement du ventilateur de refroidissement tout en l'actionnant à l'aide du GTS.
OK.:
| Fonctionnement de l'Active Test |
Fonctionnement du ventilateur |
|---|---|
|
30 - 100% | Le ventilateur de refroidissement fonctionne. |
|
0% | Le ventilateur de refroidissement s'arrête |
Si le moteur de ventilateur de refroidissement (ensemble de ventilateur avec moteur) ne fonctionne pas, vérifier le circuit du ventilateur de refroidissement.
Cliquer ici .gif)
Tableau Des Symptomes De Problemes
