Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

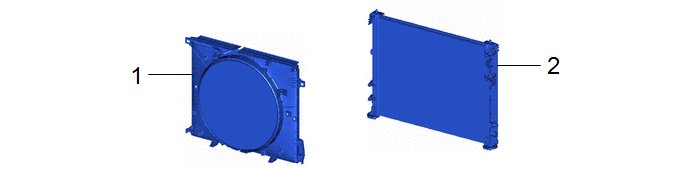

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE RADIATEUR |
- | - |
- | - |
|
2 | ENSEMBLE DE VENTILATEUR DE REFROIDISSEMENT D'INVERSEUR AVEC MOTEUR |
G9160A |
|
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE RADIATEUR
Cliquer ici
.gif)

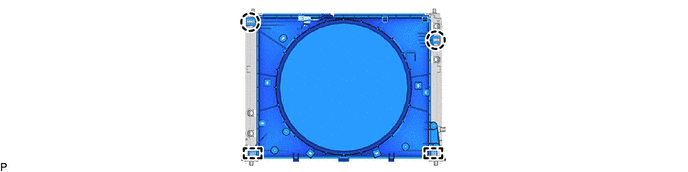

2. DEPOSER L'ENSEMBLE DE VENTILATEUR DE REFROIDISSEMENT D'INVERSEUR AVEC MOTEUR
|
|
REMARQUE: Ne pas démonter l'ensemble de moteur de dispositif de commande de refroidissement avec ventilateur. |
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

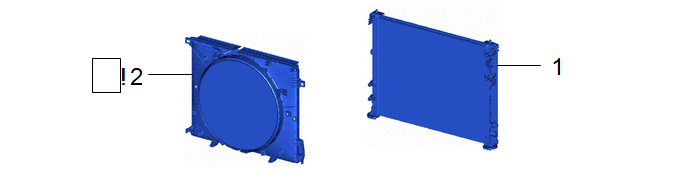

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE VENTILATEUR DE REFROIDISSEMENT D'INVERSEUR AVEC MOTEUR |
G9160A | - |
- | - |
|
2 | ENSEMBLE DE RADIATEUR |
- | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE VENTILATEUR DE REFROIDISSEMENT D'INVERSEUR AVEC MOTEUR
2. REPOSER L'ENSEMBLE DE RADIATEUR
Cliquer ici
.gif)
