Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

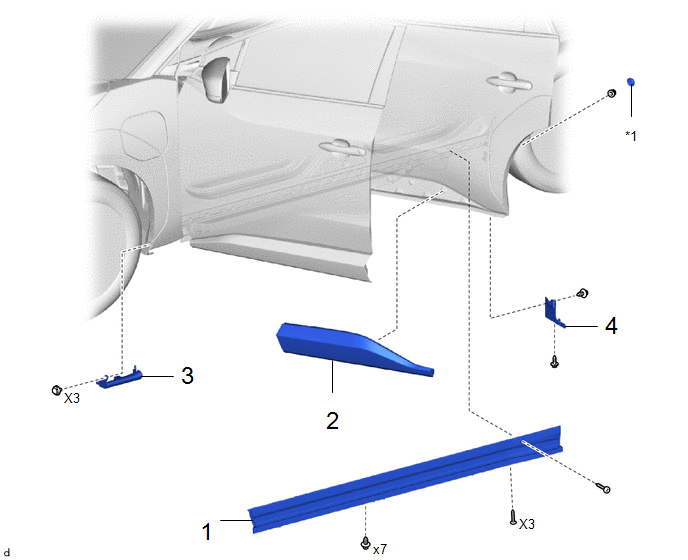

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE |
65632D | - |
- | - |
|
2 | SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE |
76902B |
|
- | - |
|
3 | SOUS-ENSEMBLE DE MOULURE EXTERIEURE INFERIEURE DE PORTE ARRIERE |
75078 |
|
- | - |
|
4 | ENSEMBLE DE MOULURE DE PANNEAU DE BAS DE CAISSE DE CARROSSERIE |
75860A |
|
- | - |
|
*1 | BOUCHON D'ORIFICE |
- | - |
PROCÉDURE
1. DEPOSER LA PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE
Cliquer ici
.gif)
2. DEPOSER LE SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE
|
|
Cliquer ici |
3. DEPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE INFERIEURE DE PORTE ARRIERE
|
|
Cliquer ici |
4. DEPOSER L'ENSEMBLE DE MOULURE DE PANNEAU DE BAS DE CAISSE

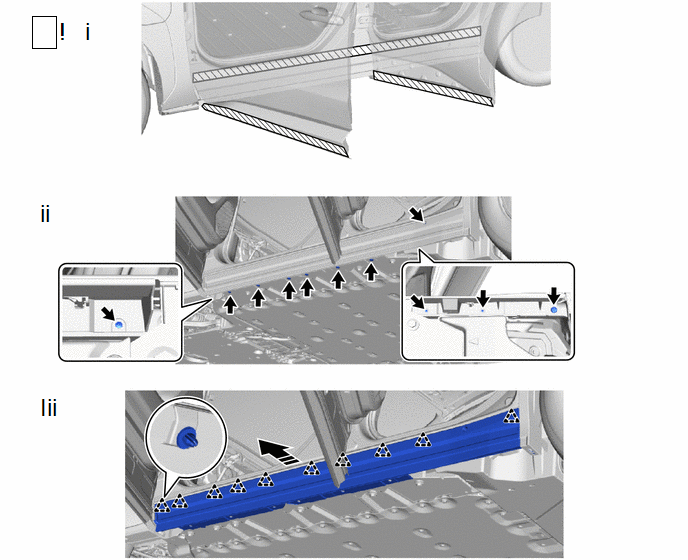

.png) |
Déposer dans ce sens | - |
- |
(1) Appliquer du ruban adhésif de protection autour de l'ensemble de moulure de panneau de bas de caisse de carrosserie, comme indiqué sur le schéma.
(2) Déposer les 4 vis et les 7 agrafes.
(3) Libérer les agrafes pour déposer l'ensemble de moulure de panneau de bas de caisse de carrosserie, comme indiqué sur le schéma.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

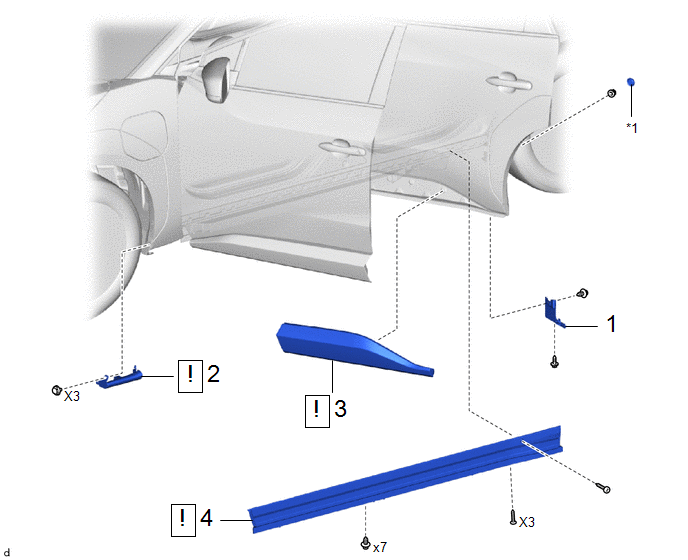

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE MOULURE DE PANNEAU DE BAS DE CAISSE DE CARROSSERIE |
75860A | - |
- | - |
|
2 | SOUS-ENSEMBLE DE MOULURE EXTERIEURE INFERIEURE DE PORTE ARRIERE |
75078 | - |
- | - |
|
3 | SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE |
76902B | - |
- | - |
|
4 | PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE |
65632D | - |
- | - |
|
*1 | BOUCHON D'ORIFICE |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE MOULURE DE PANNEAU DE BAS DE CAISSE
2. REPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE INFERIEURE DE PORTE ARRIERE
3. POSER LE SOUS-ENSEMBLE DE PARE-BOUE DE PANNEAU D'AILE
4. REPOSER LA PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE
PoseDemontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEMONTAGE)
Procédure N° de référence
1 PROTECTION DE L'AILERON ARRIÈRE N° 1
76872 -
- -
2 PROTECTION DE L'AILERON ARRIERE N° 2
76873 -
- - ...
