POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

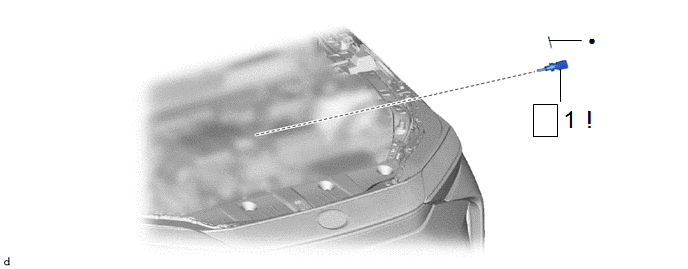

1 | CAPTEUR DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT |
88626E |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

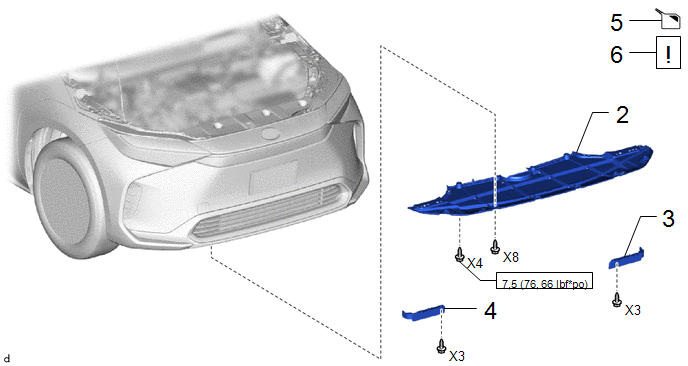

2 | SABOT DE PROTECTION DE MOTEUR N° 1 |
51441E | - |
- | - |
|
3 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE |
53896B | - |
- | - |
|
4 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE |
53895B | - |
- | - |
|
5 | AJOUTER DU LIQUIDE DE REFROIDISSEMENT |
- | - |
|
- |
| 6 |
RECHERCHER UNE FUITE EVENTUELLE DE LIQUIDE DE REFROIDISSEMENT |
- |
|
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT

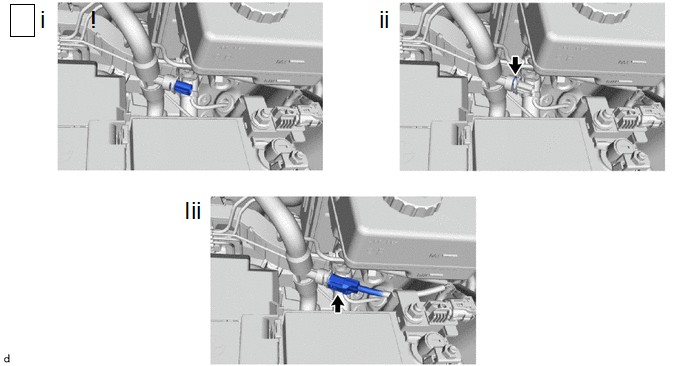

(1) Appliquer une fine couche de liquide de refroidissement de chauffage sur le joint torique du capteur de température du liquide de refroidissement et reposer le capteur de température du liquide de refroidissement.
REMARQUE:
(2) Poser une nouvelle agrafe.
(3) Brancher le connecteur.
2. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
3. REPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE
4. REPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE
5. AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)
Cliquer ici .gif)
6. RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)
Cliquer ici
