VERIFICATION

PROCÉDURE

1. VERIFIER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT

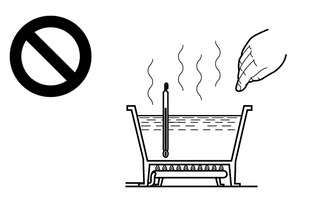

ATTENTION:

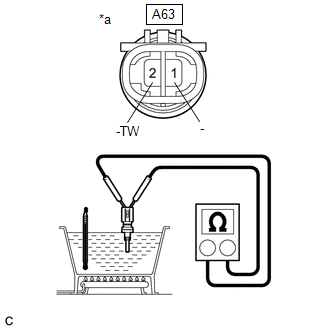

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(A63) Cliquer sur Location & Routing(A63) Cliquer Connector(A63) Cliquer Connector(A63)

Branchement du tester

Condition

Condition spécifiée

A63-1 (-) - A63-2 (TW)

20°C (68°F)

2,32 à 2,59 kΩ

A63-1 (-) - A63-2 (TW)

80°C (176°F)

0,310 à 0,326 kΩ

REMARQUE:

En cas de vérification du capteur de température du liquide de refroidissement du moteur dans l'eau, veiller à ne pas laisser l'eau entrer en contact avec les bornes. Après la vérification, essuyer l'eau présente sur le capteur de température de liquide de refroidissement.

*a

Pièce constitutive sans faisceau de câbles connecté

(Capteur de température du liquide de refroidissement)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de température du liquide de refroidissement du moteur.
