DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

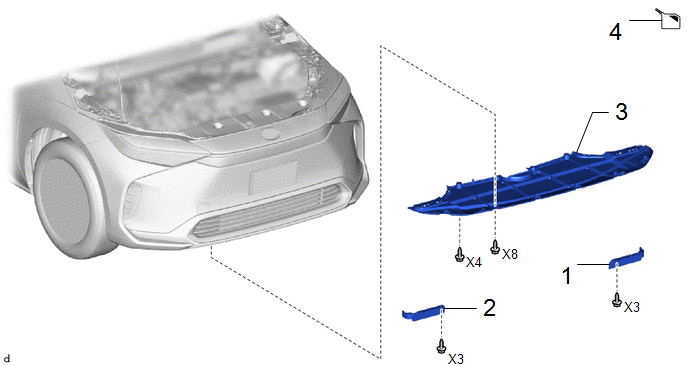

1 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE |
53896B | - |
- | - |
|
2 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE |
53895B | - |
- | - |
|
3 | SABOT DE PROTECTION DE MOTEUR N° 1 |
51441E | - |
- | - |
|
4 | VIDANGER LE LIQUIDE DE REFROIDISSEMENT |
- | - |
|
- |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

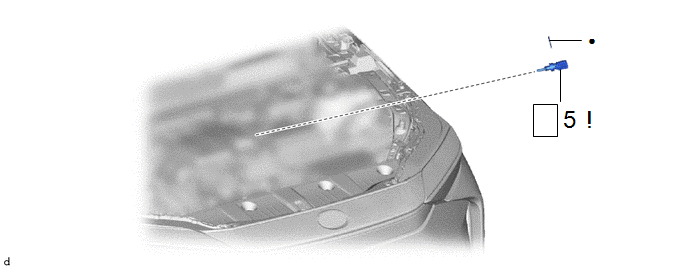

5 | CAPTEUR DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT |
88626E |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE
Cliquer ici
.gif)
2. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
4. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)
Cliquer ici
5. DEPOSER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT
|
|
REMARQUE: Se munir d'un récipient ou d'un chiffon pour recueillir tout écoulement d'eau de refroidissement. |
