POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

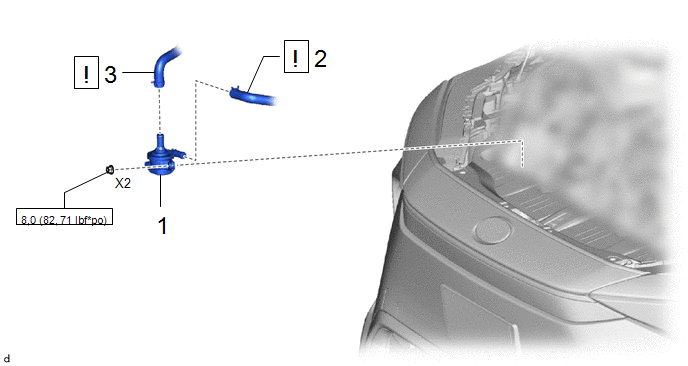

1 | ENSEMBLE DE POMPE DE CHAUFFAGE |
87260 | - |
- | - |
|
2 | DURITE DE SORTIE D'EAU DE CHAUFFAGE A |
87246A |
|
- | - |
|
3 | DURITE D'ENTREE D'EAU DE CHAUFFAGE A |
87245A |
|
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

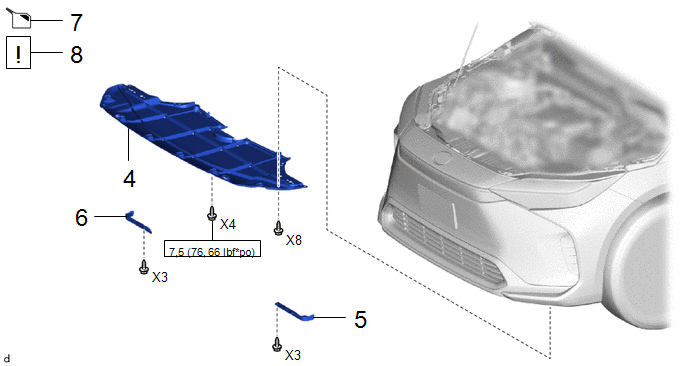

4 | SABOT DE PROTECTION DE MOTEUR N° 1 |
51441E | - |
- | - |
|
5 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE |
53896B | - |
- | - |
|
6 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE |
53895B | - |
- | - |
|
7 | AJOUTER DU LIQUIDE DE REFROIDISSEMENT |
- | - |
|
- |
| 8 |
RECHERCHER UNE FUITE EVENTUELLE DE LIQUIDE DE REFROIDISSEMENT |
- |
|
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE POMPE DE RECHAUFFEUR
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}

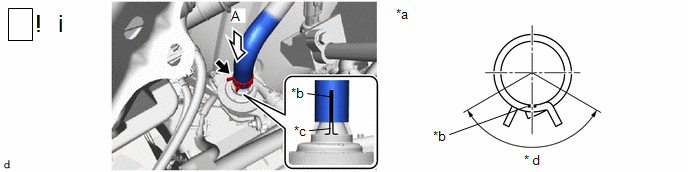

2. CONNECTEZ LA DURITE D'EAU DE CHAUFFAGE DE SORTIE A
|
|
REMARQUE: Procéder avec précaution afin de ne pas endommager la durite de sortie d'eau de chauffage A. |
|
*a | Vue A |
*b | Repère |
|
*c | Repère d'alignement |
* d | Angle de repose d'agrafe de durite (120°) |
(1) Brancher la durite de sortie d'eau de chauffage A et engager l'agrafe de durite dans la zone indiquée sur le schéma.

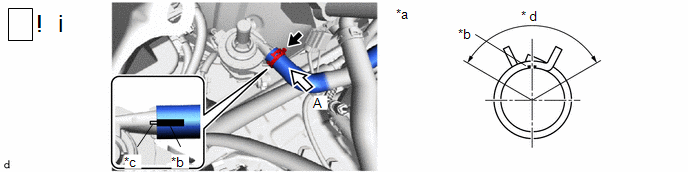

3. BRANCHER LA DURITE D'ENTREE D'EAU DE CHAUFFAGE A
|
|
REMARQUE: Procéder avec précaution afin de ne pas endommager la durite d'entrée d'eau de chauffage A. |
|
*a | Vue A |
*b | Repère |
|
*c | Repère d'alignement |
* d | Angle de repose d'agrafe de durite (120°) |
(1) Brancher la durite d'entrée d'eau de chauffage A et engager l'agrafe de durite dans la zone indiquée sur le schéma.
4. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
5. REPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE
6. REPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE
7. AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)
Cliquer ici .gif)
8. RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)
Cliquer ici
