DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

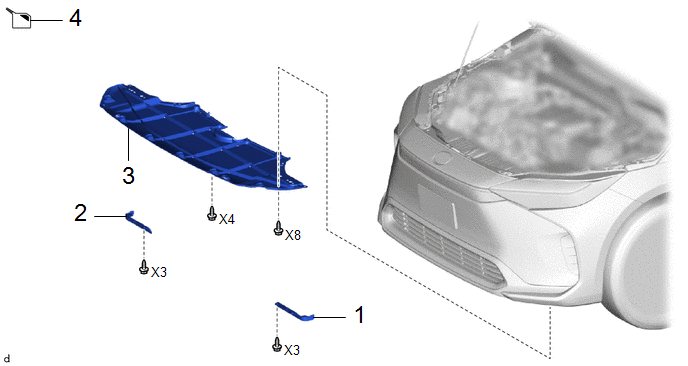

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE |
53896B | - |
- | - |
|
2 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE |
53895B | - |
- | - |
|
3 | SABOT DE PROTECTION DE MOTEUR N° 1 |
51441E | - |
- | - |
|
4 | VIDANGER LE LIQUIDE DE REFROIDISSEMENT |
- | - |
|
- |
|

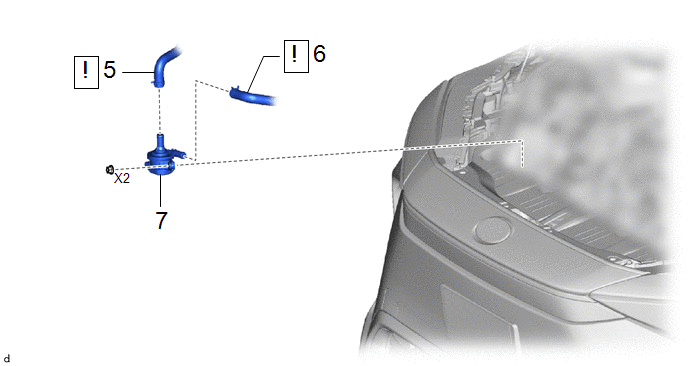

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
5 | DURITE D'ENTREE D'EAU DE CHAUFFAGE A |
87245A |
|
- | - |
|
6 | DURITE DE SORTIE D'EAU DE CHAUFFAGE A |
87246A |
|
- | - |
|
7 | ENSEMBLE DE POMPE DE CHAUFFAGE |
87260 | - |
- | - |
PROCÉDURE
1. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE
Cliquer ici
.gif)
2. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
4. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)
Cliquer ici

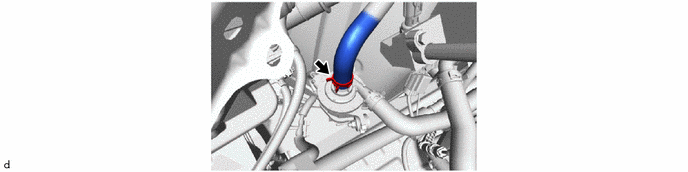

5. DEBRANCHER LA DURITE D'ENTREE D'EAU DE CHAUFFAGE A
|
|
REMARQUE:
|

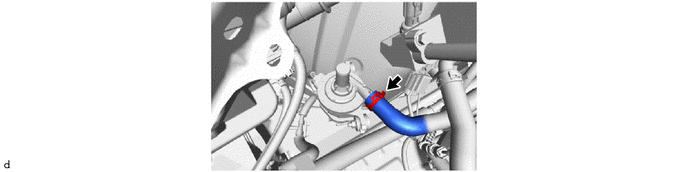

6. DEBRANCHER LA DURITE DE SORTIE D'EAU DE CHAUFFAGE A
|
|
REMARQUE:
|

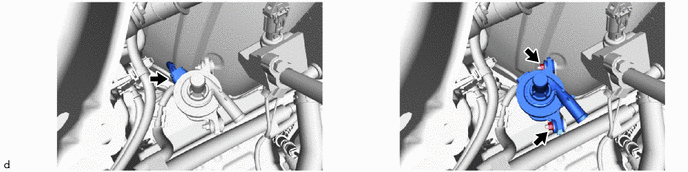

7. DEPOSER L'ENSEMBLE DE POMPE DE RECHAUFFEUR
