DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
CONSEIL:
|

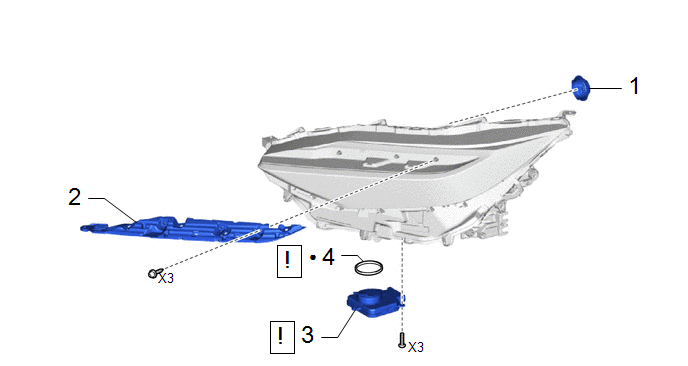

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | CACHE |
- | - |
- | - |
|
2 | CADRE DE PHARE |
81156 | - |
- | - |
|
3 | SOUS-ENSEMBLE D'ECU DE PHARE |
81056A |
|
- | - |
|
4 | JOINT D'ETANCHEITE DE PHARE |
81134 |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE CACHE
(a) Pour le côté gauche:
|

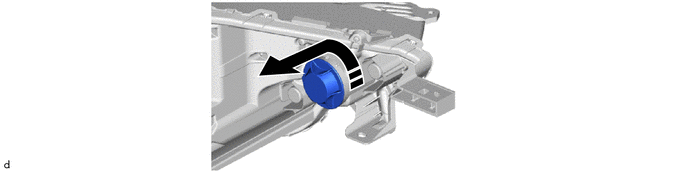

Déposer dans ce sens | - |
- |
(b) Pour le côté droit:
|

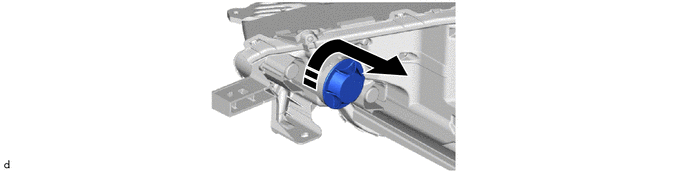

Déposer dans ce sens | - |
- |

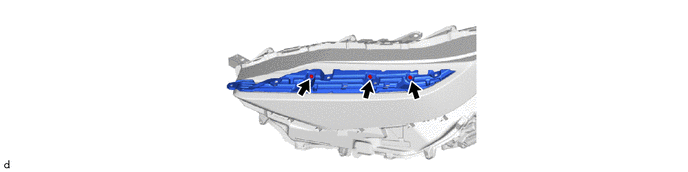

2. DEPOSER LE RIM DE PHARE
3. DEPOSER LE SOUS-ENSEMBLE D'ECU DE PHARE
|
Cliquer ici |
4. DEPOSER LE JOINT D'ETANCHEITE DE PHARE
|
Cliquer ici |
Depose
ReglageSignal du capteur de vitesse de roue arrière droite bloquée en position basse
DESCRIPTION
Se reporter au DTC C051212.
Cliquer ici
N° de DTC
Objet de la détection
Condition de détection de DTC
...
Circuit de signal de coupure
DESCRIPTION La cause du dysfonctionnement peut être un signal de coupure.
Vérifier s'il y a un court-circuit en +B dans le circuit du signal de coupure. Vérification des pièces associées
Zone Vérification
Terminal HSDN S'assurer que la tension de borne HSDN diminue pour vé ...
Circuit du contacteur au volant
DESCRIPTION L'ensemble de combiné d'instruments et l'ensemble de contacteur au volant sont branchés via la ligne directe.
L'écran multifonction et l'ensemble de combiné d'instruments sont actionnés à l'aide des contacteurs de l'ensemble de contacteur au volant.
SCHEMA DE CABLAGE
M ...
