POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL

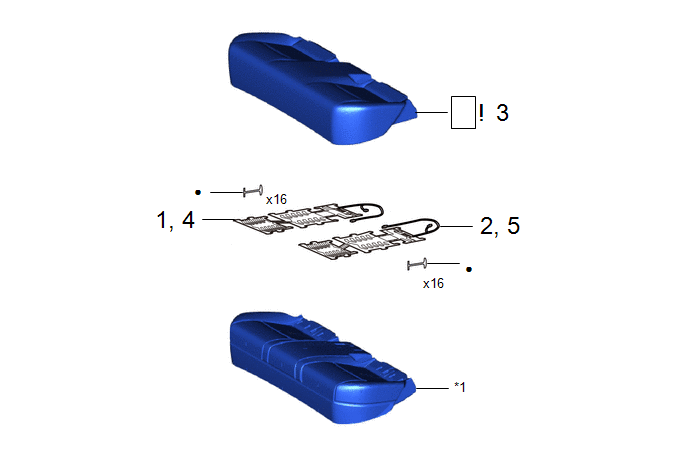

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1 |
87510Z | - |
- | - |
|
2 | REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1 |
87510Y | - |
- | - |
|
3 | HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE |
71075B |
|
- | - |
|
4 | BRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1 |
87510Z | - |
- | - |
|
5 | BRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1 |
87510Y | - |
- | - |
|
*1 | REMBOURRAGE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE |
- | - |
|
● | Pièce non réutilisable |
- | - |
|

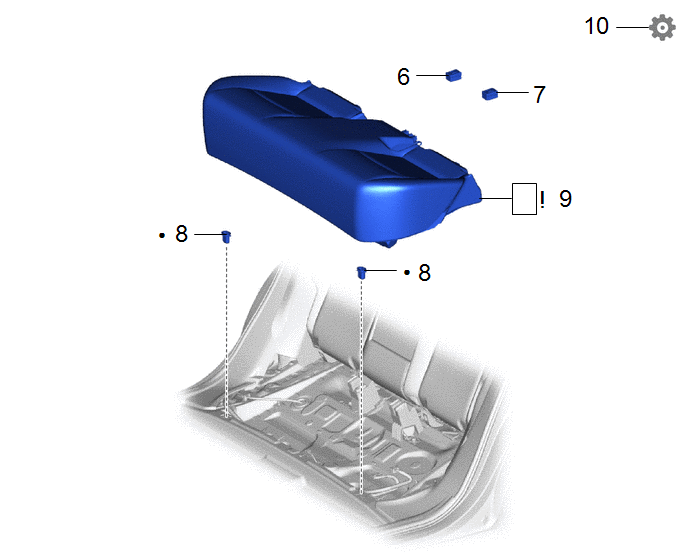

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
6 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE DROIT |
87501A | - |
- | - |
|
7 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE GAUCHE |
87501B | - |
- | - |
|
8 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
72693 | - |
- | - |
|
9 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
- |
|
- | - |
|
10 | VERIFIER LE CHAUFFAGE DE SIEGE |
- | - |
- |
|
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1
2. REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1
3. REPOSER LA HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE
|
|
REMARQUE:
|
4. BRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1
5. BRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1
6. REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE DROIT
7. REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE GAUCHE
8. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
9. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
|
|
REMARQUE: S'assurer que l'ensemble d'assise de siège arrière est correctement posée. |
10. VERIFIER LE CHAUFFAGE DE SIEGE
Cliquer ici
