Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

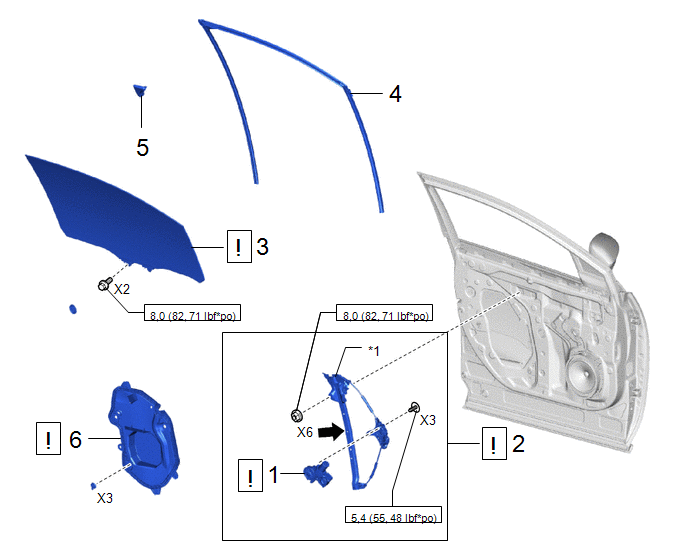

Procédure		N° de référence
1	ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE	85720D		-	-
2	SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE AVANT	-		-	-
3	SOUS-ENSEMBLE DE VITRE DE PORTE AVANT	68102		-	-
4	COULISSEAU DE VITRE DE PORTE AVANT	68151D	-	-	-
5	GARNISSAGE D'ENCADREMENT DE PORTE	67664C	-	-	-
6	CACHE D'ORIFICE DE VISITE DE PORTE AVANT	67832		-	-

*1	SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE AVANT	-	-
	N*m (kgf*cm, lbf*pi): couple prescrit		Graisse MP

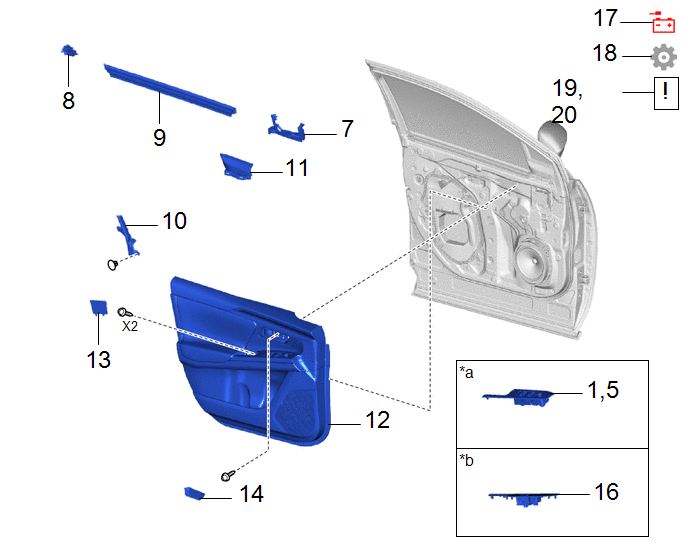

Procédure		N° de référence
7	JOINT AVANT DE CEINTURE DE PORTE AVANT	68193C	-	-	-
8	JOINT ARRIERE D'ENCADREMENT DE PORTE AVANT	68195B	-	-	-
9	BOURRELET INTERIEUR DE VITRE DE PORTE AVANT	68172A	-	-	-
10	BOURRELET DE PORTE AVANT	67862	-	-	-
11	GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT	67492A	-	-	-
12	SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT	67602	-	-	-
13	CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT	67832A	-	-	-
14	GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT	69278B	-	-	-
1,5	ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT	-	-	-	-
16	ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT	-	-	-	-
17	BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE	-	-	-	-
18	INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE	-	-	-
19	INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE	-		-	-
20	VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES	-		-	-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE

REMARQUE: Le bras du mécanisme doit se trouver sous la position intermédiaire lors de la repose de l'ensemble de moteur de lève-vitre électrique.

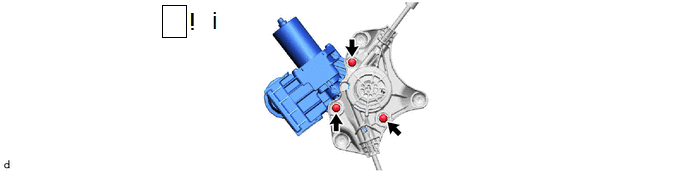

(1) A l'aide d'une clé à douille "TORX" T25, reposer l'ensemble de moteur de lève-vitre électrique avant avec les 3 vis TORX sur le sous-ensemble de lève-vitre de porte avant.

Torque:

5,4 N·m {55 kgf·cm, 48 in·lbf}

CONSEIL:

Lors du remplacement de l'ensemble de moteur de lève-vitre électrique, un nouvel ensemble de moteur de lève-vitre électrique avant utilise des vis autotaraudeuses pour fileter les nouveaux orifices de pose lors de l'insertion des vis autotaraudeuses.

2. REPOSER LE SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE AVANT

Cliquer ici

3. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

Cliquer ici

4. REPOSER LE COULISSEAU DE VITRE DE PORTE AVANT

5. REPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE

6. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

Cliquer ici

7. REPOSER LE JOINT AVANT DE CEINTURE DE PORTE AVANT

8. REPOSER LE JOINT ARRIERE D'ENCADREMENT DE PORTE AVANT

9. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT

10. RACCORDER LE BOURRELET DE PORTE AVANT

11. REPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT

12. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

13. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT N° 2

14. POSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT

15. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté passager avant)

16. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté conducteur)

17. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

18. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici

19. INITIALISER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE

Cliquer ici

20. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES

Cliquer ici
