POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

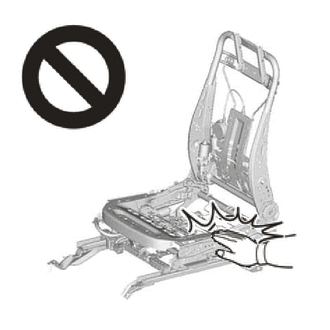

ATTENTION:
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

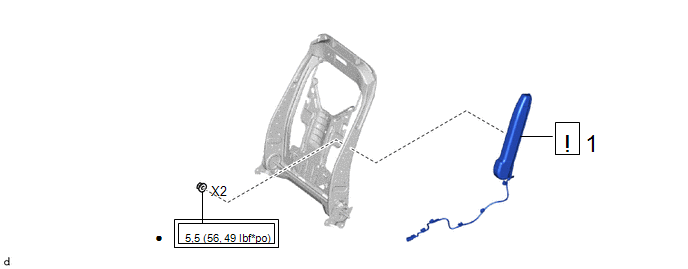

1 | ENSEMBLE D'AIRBAG DE SIEGE AVANT |
73920A |
|
- | - |
.png) |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
.png)
|

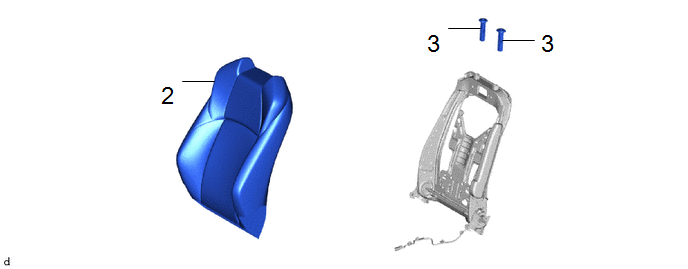

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
- | - |
- | - |
|
3 | REPOSER LE CROCHET DE HOUSSE DE SIEGE |
71751 | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

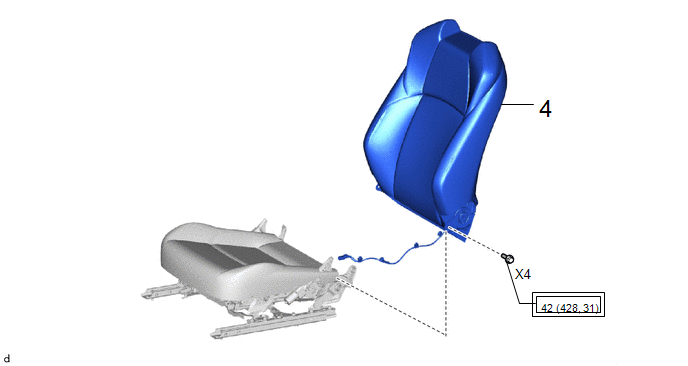

4 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
- | - |
- | - |
|
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
- | - | ||
|

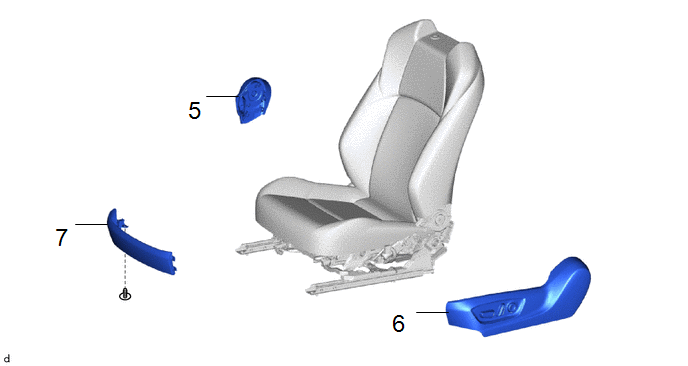

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
5 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
71862 | - |
- | - |
|
6 | PROTECTION D'ASSISE DE SIEGE AVANT |
71812D | - |
- | - |
|
7 | PROTECTION D'ASSISE DE SIEGE AVANT |
71868N | - |
- | - |
|

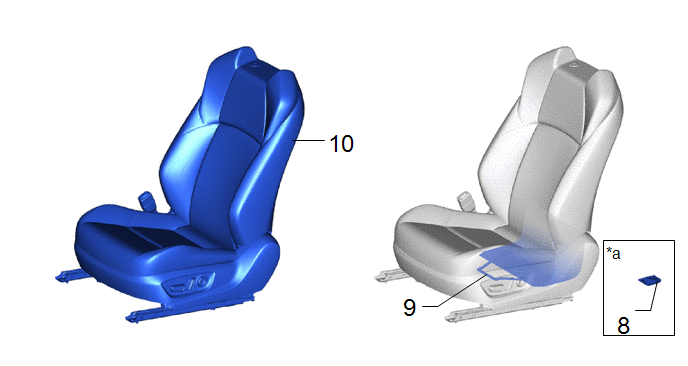

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
8 | SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR |
81081 | - |
- | - |
|
9 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
71074S | - |
- | - |
|
10 | ENSEMBLE DE SIEGE AVANT |
- | - |
- | - |
|
*a | Avec éclairage de plancher |
- | - |
PROCÉDURE

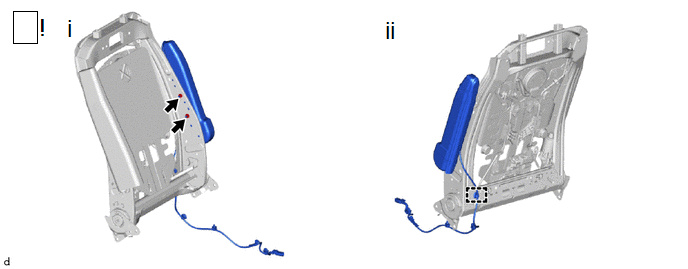

1. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT
(1) Reposer l'ensemble d'airbag de siège avant à l'aide de 2 écrous neufs.
Torque:
5,5 N·m {56 kgf·cm, 49 in·lbf}
ATTENTION:
(2) Engager l'attache.
2. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
3. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
4. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici .gif)
5. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
6. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
7. REPOSER LA PROTECTION D'ASSISE AVANT DE SIEGE AVANT
8. REPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (avec éclairage de plancher)
9. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
10. REPOSER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici
