DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Cliquer ici
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|

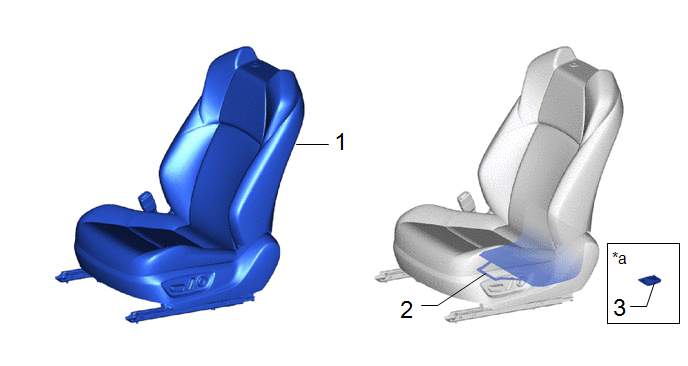

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE SIEGE AVANT |
- | - |
- | - |
|
2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
71074S | - |
- | - |
|
3 | SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR |
81081 | - |
- | - |
|
*a | Avec éclairage de plancher |
- | - |
|

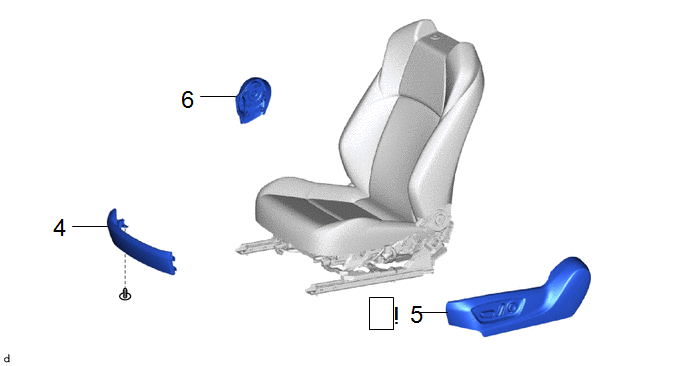

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
4 | PROTECTION D'ASSISE DE SIEGE AVANT |
71868N | - |
- | - |
|
5 | PROTECTION D'ASSISE DE SIEGE AVANT |
71812D | - |
- | - |
|
6 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
71862 |
|
- | - |
|

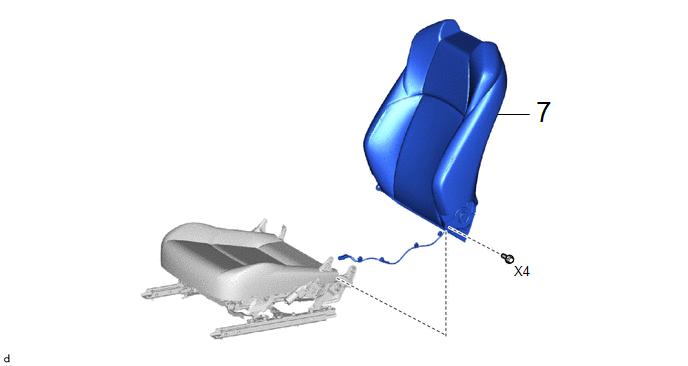

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
7 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
- | - |
- | - |
|

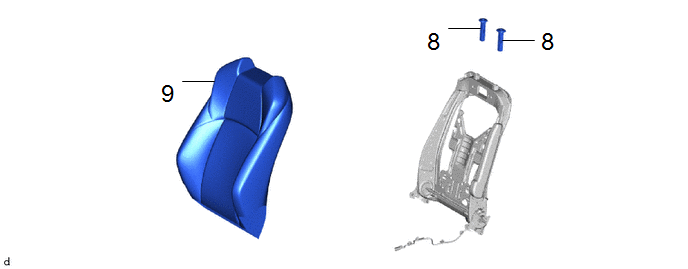

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
8 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
71931 | - |
- | - |
|
9 | DEBRANCHER LE CROCHET DE HOUSSE DE SIEGE |
71751 | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
|

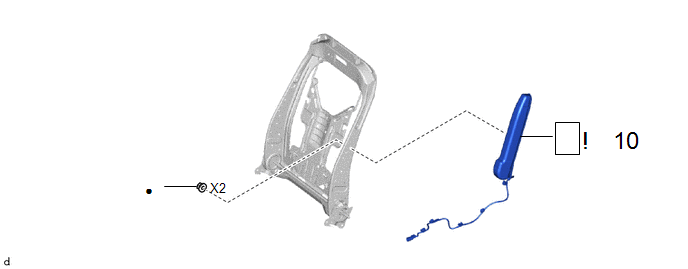

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
10 | ENSEMBLE D'AIRBAG DE SIEGE AVANT |
73920A |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici
2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (avec éclairage de plancher)
Cliquer ici
4. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
Cliquer ici
5. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
|
Cliquer ici |
6. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
Cliquer ici
7. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
8. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
Cliquer ici
9. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
Cliquer ici

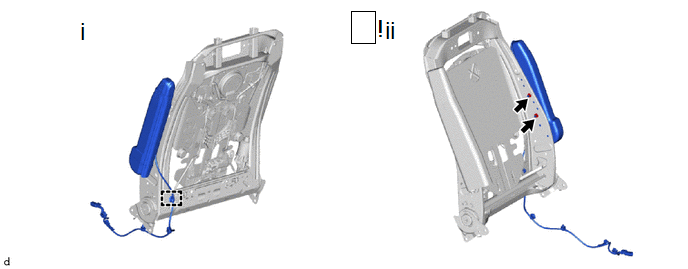

10. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT
|

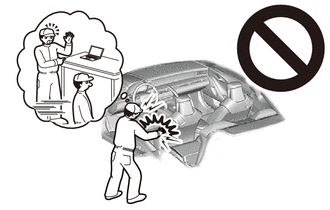

ATTENTION:
|
(1) Désengager l'attache.
(2) Déposer les 2 écrous et l'ensemble d'airbag de siège avant.

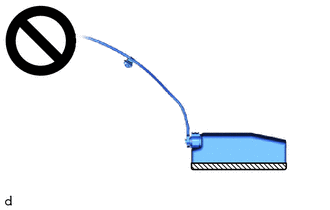

ATTENTION:
