POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE |
42450B |
|
- | - |
|
2 | REPOSER LE DISQUE ARRIERE |
42431 |
|
- | - |
|
3 | ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE |
- | - |
- | - |
|
4 | REPOSER PROVISOIREMENT L'ECROU D'ARBRE D'ESSIEU ARRIERE |
42312B |
|
- | - |
|
5 | ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE |
- | - |
- | - |
|
6 | DEPOSER LE DISQUE ARRIERE |
42431 |
|
- | - |
|
7 | VERIFIER LE SERRAGE DU ROULEMENT DE MOYEU D'ESSIEU ARRIERE |
- | - |
- |
|
|
8 | VERIFIER L'OVALISATION DU MOYEU D'ESSIEU ARRIERE |
- | - |
- |
|
|
9 | REPOSER LE DISQUE ARRIERE |
42431 |
|
- | - |
|
10 | ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE |
- | - |
- | - |
|
11 | METTRE EN PLACE L'ECROU D'ARBRE D'ESSIEU ARRIERE |
42312B |
|
- | - |
|
12 | CAPTEUR DE CONTROLE DE DERAPAGE |
89544E |
|
- | - |
|
13 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
890C0A |
|
- | - |
|
14 | ROUE ARRIERE |
- | - |
- | - |
|
1,5 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- |
|
- | - |
|
16 | VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE |
- | - |
- |
|
|
17 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
|
*1 | PARE-POUSSIERE DE FREIN A DISQUE ARRIERE |
- | - |
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
|
Ne pas appliquer de lubrifiant sur les pièces filetées |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE
|
*a | Repère d'alignement |
- | - |
(1) Reposer l'ensemble de moyeu d'essieu et de roulement arrière et le sous-ensemble de pare-poussière de frein à disque arrière sur l'ensemble d'arbre de roue arrière.
REMARQUE:
Aligner les repères d'alignement sur l'ensemble d'arbre de roue arrière et l'ensemble de moyeu d'essieu et de roulement arrière.
(2) Reposer l'ensemble de moyeu d'essieu et de roulement arrière et le sous-ensemble de pare-poussière de frein à disque arrière sur le sous-ensemble de poutre d'essieu arrière avec les 4 boulons.
Torque:
80 N·m {816 kgf·cm, 59 ft·lbf}
2. REPOSER LE DISQUE ARRIERE
|
Cliquer ici |
3. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE
Cliquer ici
4. REPOSER PROVISOIREMENT L'ECROU D'ARBRE D'ESSIEU ARRIERE

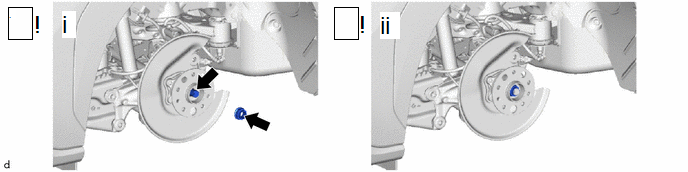

(1) Nettoyer les parties filetées de l'ensemble d'arbre de roue arrière et un écrou d'arbre d'essieu arrière neuf à l'aide d'un solvant sans résidus.
REMARQUE:
(2) A l'aide d'une clé à douille longue de 30 mm, reposer provisoirement l'écrou d'arbre d'essieu arrière.
Torque:
216 N·m {2203 kgf·cm, 159 ft·lbf}
REMARQUE:
Mater l'écrou d'arbre d'essieu arrière après en avoir vérifié le serrage et l'ovalisation, selon les étapes suivantes.
CONSEIL:
Maintenir la pédale de frein enfoncée pour éviter que l'ensemble d'arbre de roue arrière ne tourne.
5. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE
Cliquer ici
6. DEPOSER LE DISQUE ARRIERE
|
Cliquer ici |
7. VERIFIER LE SERRAGE DU ROULEMENT DE MOYEU D'ESSIEU ARRIERE
Cliquer ici
8. VERIFIER L'OVALISATION DU MOYEU D'ESSIEU ARRIERE
Cliquer ici
9. REPOSER LE DISQUE ARRIERE
|
Cliquer ici |
10. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE
Cliquer ici
11. METTRE EN PLACE L'ECROU D'ARBRE D'ESSIEU ARRIERE

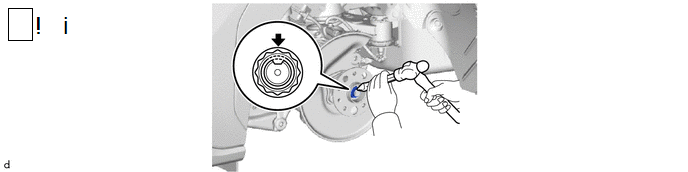

(1) A l'aide d'un burin et d'un marteau, mater l'écrou d'arbre d'essieu arrière.
12. REPOSER LE CAPTEUR DE CONTROLE DE DERAPAGE
|
REMARQUE:
|
Torque:
8,5 N·m {87 kgf·cm, 75 in·lbf}
13. BRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2
|
REMARQUE:
|

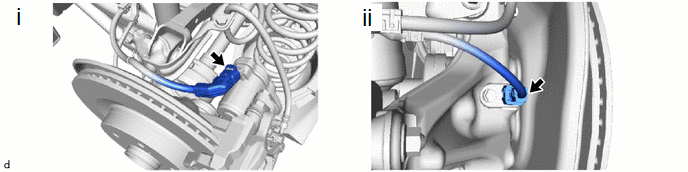

(1) Brancher le connecteur de l'ensemble de câble de frein de stationnement n° 2 sur l'ensemble d'actionneur de frein de stationnement.
(2) Brancher le connecteur d'ensemble de câble de frein de stationnement n° 2 sur le capteur de contrôle de dérapage arrière.
14. REPOSER LA ROUE ARRIERE
Cliquer ici
15. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
|
Cliquer ici |
16. VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE
Cliquer ici
17. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
