Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Lors de la dépose ou de la repose de l'ensemble d'étrier de frein à disque arrière, le fait d'enfoncer le piston de frein à disque peut provoquer un important jeu entre les plaquettes de frein et le disque de frein. Lorsque la pédale de frein est enfoncée alors qu'il existe un jeu important entre les plaquettes de frein et le disque de frein, les DTC C140000 et/ou C140A00 en rapport avec une pression anormale du liquide de frein peuvent être enregistrés. Veiller à effacer tous les DTC après avoir effectué cette procédure.
• Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même manière pour le côtés droit et gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

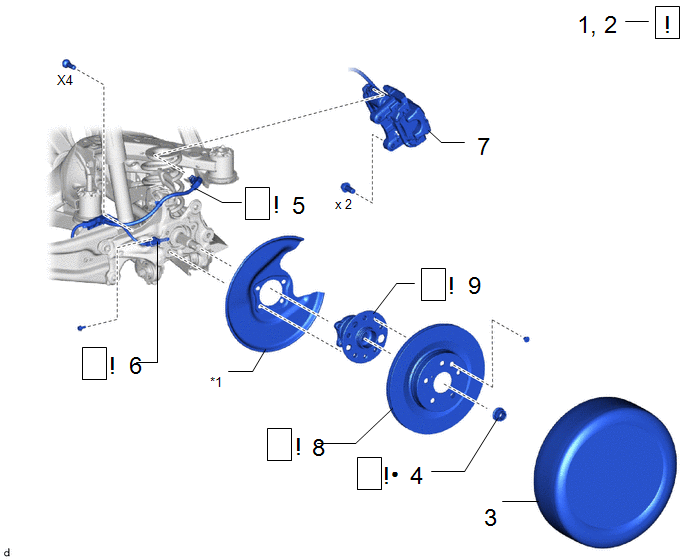

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	DESACTIVER LA COMMANDE DE FREINAGE	-		-	-
3	ROUE ARRIERE	-	-	-	-
4	ECROU D'ARBRE D'ESSIEU ARRIERE	42312B		-	-
5	ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2	890C0A		-	-
6	CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE	89544E		-	-
7	ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE	-		-	-
8	DISQUE ARRIERE	42431		-	-
9	ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE GAUCHE	42450B		-	-

PROCÉDURE

1. MESURES DE PRECAUTION

REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie auxiliaire. Cliquer ici Veiller à lire attentivement les mesures de précaution pour le système de frein de stationnement électrique avant la dépose de l'ensemble de frein arrière.

2. DESACTIVER LA COMMANDE DE FREINAGE

Cliquer ici

3. DEPOSER LA ROUE ARRIERE

Cliquer ici

4. DEPOSER L'ECROU D'ARBRE D'ESSIEU ARRIERE

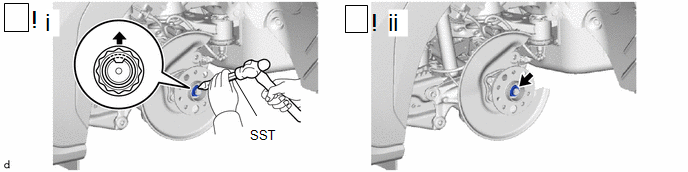

(1) A l'aide du SST et d'un marteau, dégager la partie filetée de l'écrou d'arbre d'essieu arrière.

SST: 09930-00010

REMARQUE:

Desserrer complètement la partie filetée de l'écrou d'arbre d'essieu arrière, sinon les filets de l'ensemble d'arbre de roue arrière peuvent être endommagés.

(2) Tout en appliquant les freins, déposer l'écrou d'arbre d'essieu arrière.

5. DEBRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

REMARQUE: Eliminer toute trace de saleté ou tout corps étranger sur et autour du connecteur de l'ensemble de câble de frein de stationnement n° 2 avant d'effectuer cette étape. Veiller à ne pas laisser d'eau, d'huile ou de saleté pénétrer dans le connecteur de l'ensemble de câble de frein de stationnement N° 2.

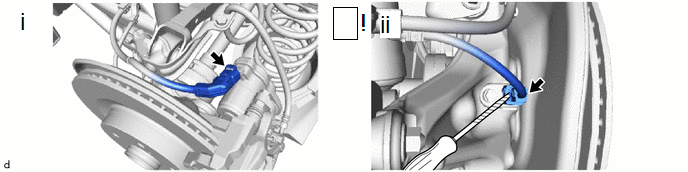

(1) Débrancher le connecteur de l'ensemble de câble de frein de stationnement n° 2 de l'ensemble d'actionneur de frein de stationnement.

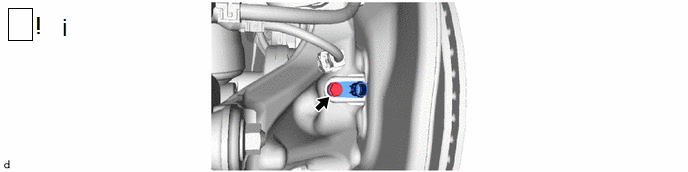

(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, débrancher le connecteur d’ensemble de câble de frein de stationnement n° 2 du capteur de contrôle de dérapage arrière.

REMARQUE:

Veiller à ne pas endommager le capteur de contrôle de dérapage arrière ou le cache du connecteur.

6. DEPOSER LE CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE

(1) Déposer le boulon et le capteur de contrôle de dérapage arrière du sous-ensemble de porte-essieu arrière.

REMARQUE:

• Maintenir l'électrode du capteur de contrôle de dérapage arrière et l'orifice de pose exempts de corps étrangers.
• Ne pas faire tourner ni appliquer de force excessive sur le capteur de contrôle de dérapage arrière lors de sa dépose du sous-ensemble de porte-essieu arrière. Le fait de tourner ou d'exercer une force excessive peut endommager le capteur de contrôle de dérapage arrière.

7. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE

Cliquer ici

8. DEPOSER LE DISQUE ARRIERE

Cliquer ici

9. DEPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE GAUCHE

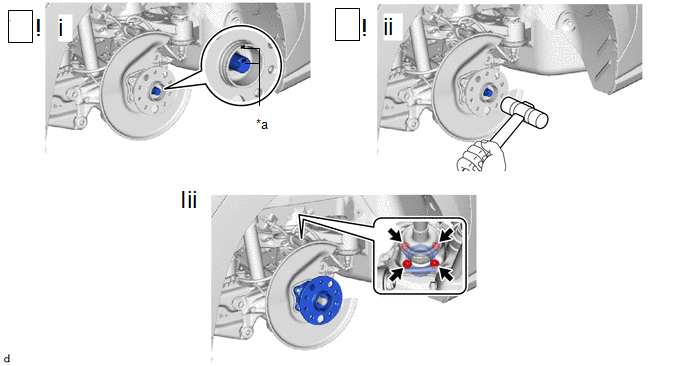

(1) Tracer des repères d'alignement sur l'ensemble d'arbre de roue arrière et l'ensemble de moyeu d'essieu et de roulement arrière.

(2) A l'aide d'un maillet en plastique, détacher l'ensemble d'arbre de roue arrière de l'ensemble de moyeu d'essieu et de roulement arrière.

CONSEIL:

S'il s'avère difficile de détacher l'ensemble d'arbre de roue arrière de l'ensemble de moyeu et de roulement d'essieu arrière, taper sur l'extrémité de l'ensemble d'arbre de roue arrière à l'aide d'une barre en laiton et d'un marteau.

(3) Déposer les 4 boulons, l'ensemble de moyeu d'essieu et de roulement arrière et le sous-ensemble de pare-poussière de frein à disque arrière du sous-ensemble de moyeu d'essieu arrière.
