REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

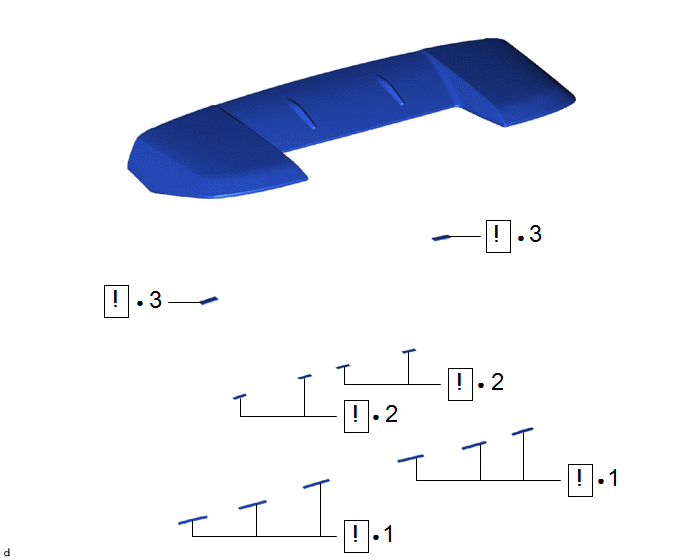

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | PROTECTION DE SPOILER ARRIERE N° 3 |
76874 |
|
- | - |
|
2 | PROTECTION DE L'AILERON ARRIERE N° 2 |
76873 |
|
- | - |
|
3 | PROTECTION DE L'AILERON ARRIÈRE N° 1 |
76872 |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE

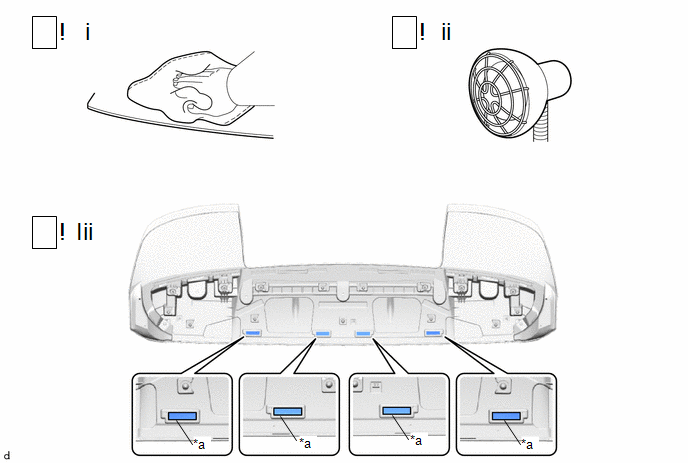

1. REPOSER LA PROTECTION DE L'AILERON ARRIERE N° 3
|
*a | Ligne de localisation |
- | - |
(1) Nettoyer la surface du spoiler arrière.
1. A l'aide d'une lampe chauffante, chauffer la surface du spoiler arrière.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
spoiler arrière | 20 à 30°C (68 à 86°F) |
- | - |
|

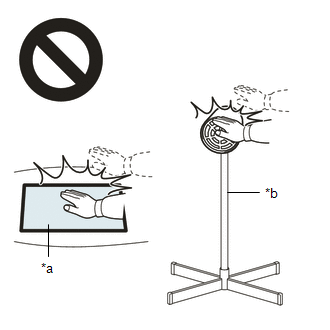

*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement le spoiler arrière.
2. Enlever toute trace de ruban adhésif double face résiduelle de spoiler arrière.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) A l'aide d'une lampe chauffante, chauffer la surface du spoiler arrière.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
spoiler arrière | 20 à 30°C (68 à 86°F) |
- | - |
ATTENTION:
REMARQUE:
Ne pas chauffer excessivement le spoiler arrière.
(3) Retirer la feuille de protection des 6 nouvelles protections de spoiler arrière n° 3 et aligner les 6 protections de spoiler arrière n° 3 sur la ligne de positionnement pour les poser, comme indiqué sur le schéma.
CONSEIL:

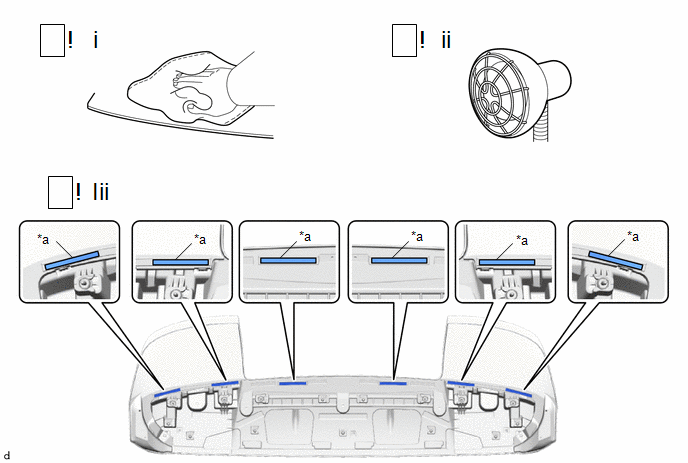

2. REPOSER LA PROTECTION DE L'AILERON ARRIERE N° 2
|
*a | Ligne de localisation |
- | - |
(1) Nettoyer la surface du spoiler arrière.
1. A l'aide d'une lampe chauffante, chauffer la surface du spoiler arrière.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
spoiler arrière | 20 à 30°C (68 à 86°F) |
- | - |
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement le spoiler arrière.
2. Enlever toute trace de ruban adhésif double face résiduelle de spoiler arrière.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) A l'aide d'une lampe chauffante, chauffer la surface du spoiler arrière.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
spoiler arrière | 20 à 30°C (68 à 86°F) |
- | - |
ATTENTION:
REMARQUE:
Ne pas chauffer excessivement le spoiler arrière.
(3) Retirer la feuille de protection de 4 nouvelles protections de spoiler arrière n° 2 et aligner les 4 protections de spoiler arrière n° 2 sur la ligne de positionnement pour les poser, comme indiqué sur le schéma.
CONSEIL:

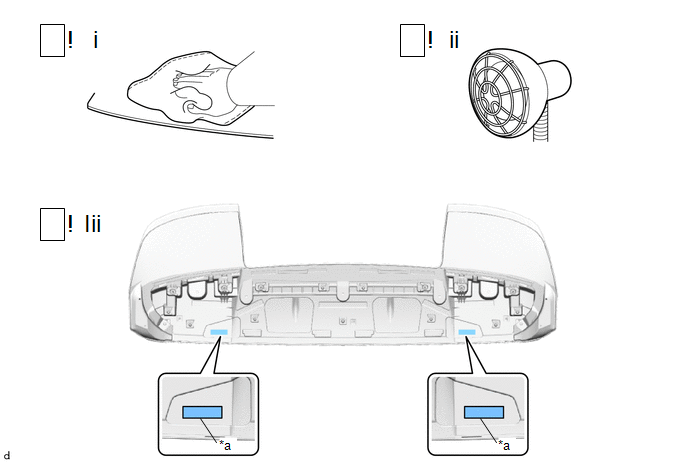

3. REPOSER LA PROTECTION DE L'AILERON ARRIERE N° 1
|
*a | Ligne de localisation |
- | - |
(1) Nettoyer la surface du spoiler arrière.
1. A l'aide d'une lampe chauffante, chauffer la surface du spoiler arrière.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
spoiler arrière | 20 à 30°C (68 à 86°F) |
- | - |
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement le spoiler arrière.
2. Enlever toute trace de ruban adhésif double face résiduelle de spoiler arrière.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) A l'aide d'une lampe chauffante, chauffer la surface du spoiler arrière.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
spoiler arrière | 20 à 30°C (68 à 86°F) |
- | - |
ATTENTION:
REMARQUE:
Ne pas chauffer excessivement le spoiler arrière.
(3) Retirer la feuille de protection de 2 nouvelles protections de spoiler arrière n° 1 et aligner les 2 protections de spoiler arrière n° 1 sur la ligne de positionnement pour les poser, comme indiqué sur le schéma.
CONSEIL:
