POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

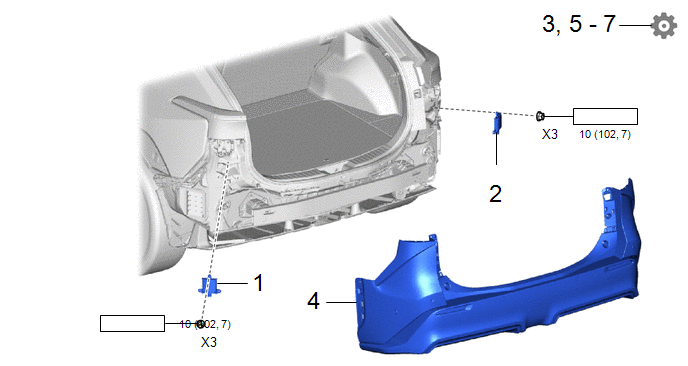

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE |
88172 | - |
- | - |
|
2 | CAPTEUR DE MONITEUR D'ANGLE MORT DROIT |
88162 | - |
- | - |
|
3 | PROCEDER A LA VERIFICATION DE LA CONDITION DE POSE DU CAPTEUR DE MONITEUR D'ANGLE MORT |
- | - |
- |
|
|
4 | ENSEMBLE DE PARE-CHOCS ARRIERE |
- | - |
- | - |
|
5 | BSM ECU DATE ÉCRIRE |
- | - |
- |
|
|
6 | CONFIRMER L'AXE DU FAISCEAU DU MONITEUR D'ANGLE MORT |
- | - |
- |
|
|
7 | VERIFIER LE SYSTEME DE DIAGNOSTIC |
- | - |
- |
|
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER LE CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
2. REPOSER LE CAPTEUR DE MONITEUR D'ANGLE MORT DROIT
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
3. PROCEDER A LA VERIFICATION DE LA CONDITION DE POSE DU CAPTEUR DE MONITEUR D'ANGLE MORT
Cliquer ici
4. REPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE
Cliquer ici
5. BSM ECU DATE ÉCRIRE
REMARQUE:
L'écriture des données de l'ECU BSM ne peut être effectuée que lorsque la valeur de réglage de l'axe du faisceau peut être enregistrée dans le GTS.
Cliquer ici
6. CONFIRMER L'AXE DU FAISCEAU DU MONITEUR D'ANGLE MORT
REMARQUE:
Lorsque l'écriture des données de l'ECU BSM peut être effectuée, il est possible d'omettre la confirmation de l'axe du faisceau du moniteur d'angle mort.
Cliquer ici
7. VERIFIER LE SYSTEME DE DIAGNOSTIC
Reglage
Contacteur De Moniteur De Vision PanoramiqueDepose
