Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

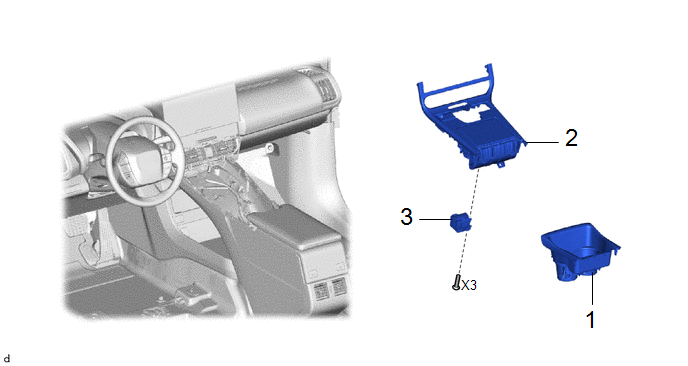

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAUDE CONSOLE SUPERIEUR |
58804A | - |
- | - |
|
3 | ENSEMBLE DE COMODO |
84970 | - |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici

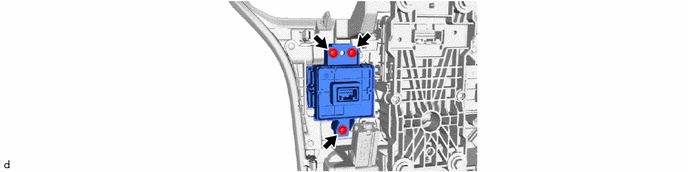

3. DEPOSER L'ENSEMBLE DE COMODO
Verification
VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE COMODO

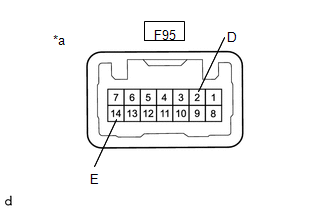

(a) Vérifier la résistance.
| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(F95) Cliquer sur Location & Routing(F95) Cliquer sur Connector(F95) Cliquer sur Connector(F95)
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de comodo. |
|

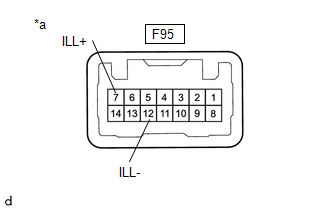

(b) Vérifier l'éclairage.
| (1) Appliquer la tension de la batterie auxiliaire à l'ensemble de comodo et s'assurer que l'éclairage s'allume. OK.: Cliquer sur Location & Routing(F95) Cliquer sur Location & Routing(F95) Cliquer sur Connector(F95) Cliquer sur Connector(F95)
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de comodo. |
|
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE COMODO |
84970 | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAUDE CONSOLE SUPERIEUR |
58804A | - |
- | - |
|
3 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE COMODO
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
3. POSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
