Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble d'émetteur-récepteur télématique sont indiquées ci-dessous.

Procédure nécessaire après la dépose/la repose/le remplacement de pièces

Pièce remplacée ou procédure effectuée

Procédures nécessaires

Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées

Tringlerie

DCM (émetteur-récepteur télématique)

Activation du DCM

Système Safety Connect

Enregistrement du code

Système télématique

MESURE DE PRECAUTION / REMARQUE / CONSEIL

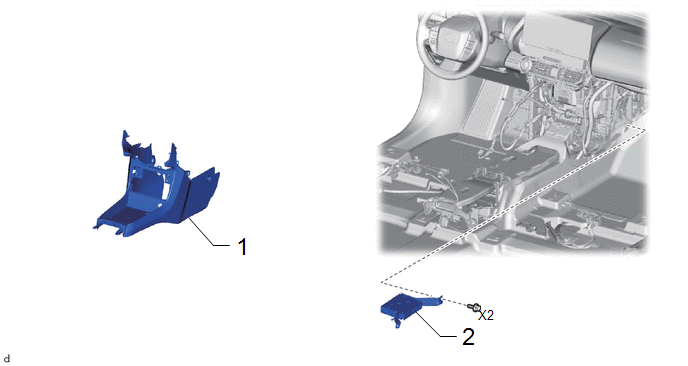

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE

-

-

-

-

2

DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) AVEC SUPPORT

-

-

-

-

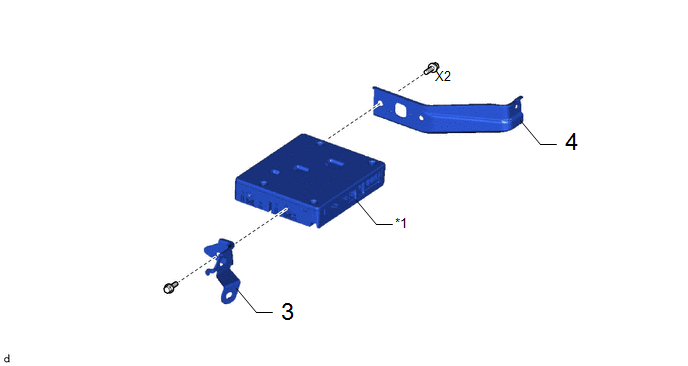

Procédure

N° de référence

3

SUPPORT TELEPHONIQUE N° 1

86719A

-

-

-

4

SUPPORT TELEPHONIQUE N° 2

86719B

-

-

-

*1

DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

-

-

PROCÉDURE

1. DEPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE

Cliquer ici

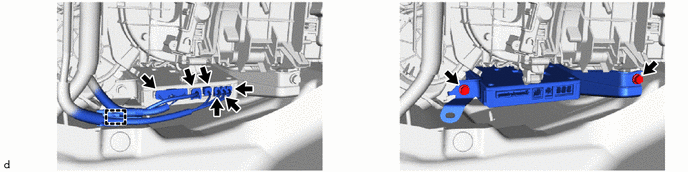

2. DEPOSER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) AVEC SUPPORT

CONSEIL:

Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.

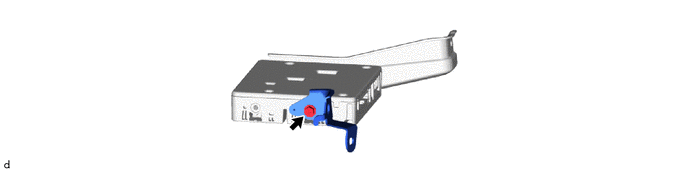

3. RETIRER LE SUPPORT DE TELEPHONE N° 1

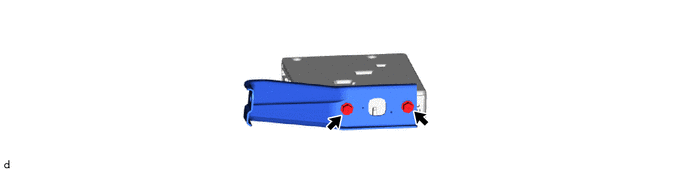

4. RETIRER LE SUPPORT DE TELEPHONE NO 2

Dcm (emetteur-recepteur Telematique)
...

Pose
POSE MESURE DE PRECAUTION/REMARQUE/CONSEIL CONSEIL: Un boulon sans couple de serrage prescrit figure dans le tableau des boulons standard. Cliquer ici PIECES CONSTITUTIVES (REPOSE) ...
