POSE
MESURE DE PRECAUTION/REMARQUE/CONSEIL
CONSEIL:
Cliquer ici .gif)
|

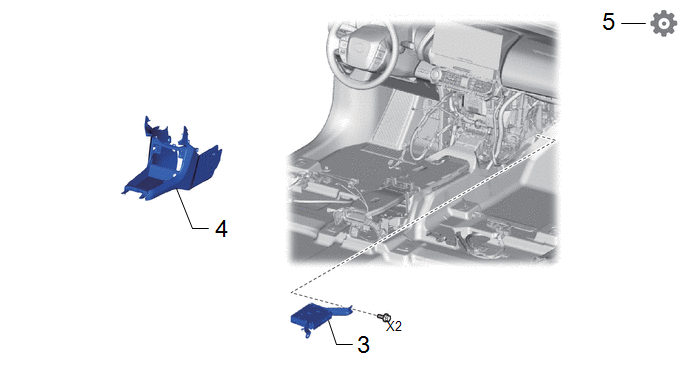

Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

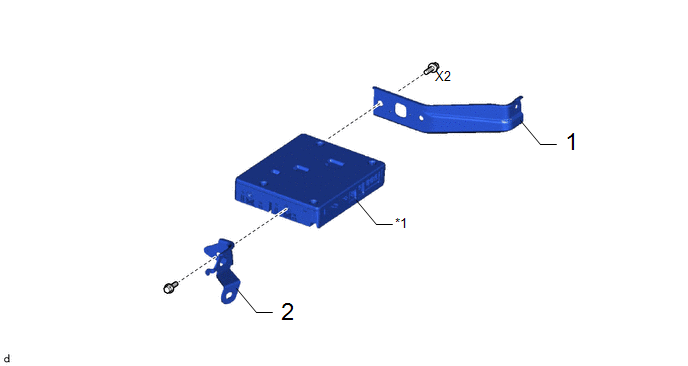

1 | SUPPORT TELEPHONIQUE N° 2 |
86719B | - |
- | - |
|
2 | SUPPORT TELEPHONIQUE N° 1 |
86719A | - |
- | - |
|
*1 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
3 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) AVEC SUPPORT |
- | - |
- | - |
|
4 | ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE |
- | - |
- | - |
|
5 | ENREGISTREMENT DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
- | - |
- |
|
PROCÉDURE
1. REPOSER LE SUPPORT DE TELEPHONE N° 2
2. REPOSER LE SUPPORT DE TELEPHONE N° 1
3. REPOSER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) AVEC SUPPORT
4. REPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE
Cliquer ici
5. ENREGISTREMENT DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)
Cliquer ici
