POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

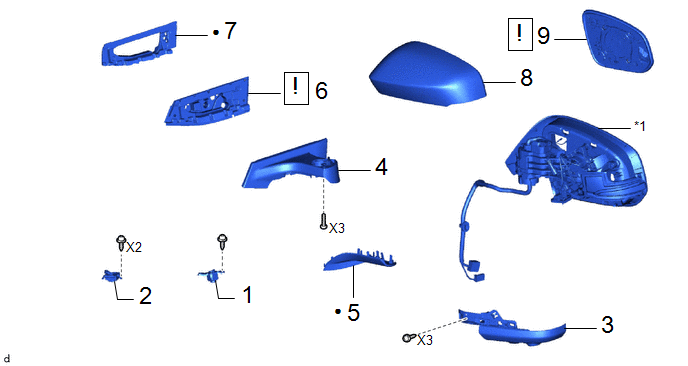

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CAMERA DE TELEVISION LATERALE |
86790F | - |
- | - |
|
2 | TEMOIN D'AIDE AU STATIONNEMENT |
867A2A | - |
- | - |
|
3 | CACHE DE RETROVISEUR EXTERIEUR N° 2 |
8794A | - |
- | - |
|
4 | BASE AVEC COUVERCLE DE BASE |
- | - |
- | - |
|
5 | CACHE DE RETROVISEUR EXTERIEUR N° 3 |
8794BA | - |
- | - |
|
6 | JOINT D'ETANCHEITE |
- |
|
- | - |
|
7 | BAGUE DE RETROVISEUR EXTERIEUR |
8791C | - |
- | - |
|
8 | CACHE DE RETROVISEUR EXTERIEUR |
87945 | - |
- | - |
|
9 | RETROVISEUR EXTERIEUR |
87961 |
|
- | - |
|
*1 | SOUS-ENSEMBLE DE RETROVISEUR EXTERIEUR |
- | - |
|
● | Pièce non réutilisable |
- | - |
|

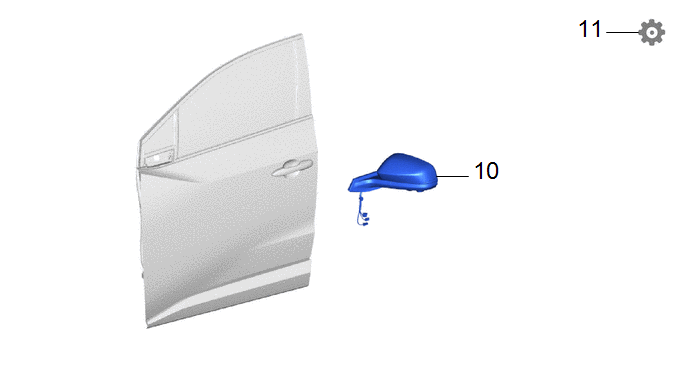

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
10 | ENSEMBLE DE RETROVISEUR EXTERIEUR |
87940 | - |
- | - |
|
11 | EFFECTUER LE CALIBRAGE |
- | - |
- |
|
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION LATERALE
2. REPOSER LE TEMOIN D'AIDE AU STATIONNEMENT
3. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 2
4. REPOSER LA BASE AVEC COUVERCLE DE BASE
5. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 3

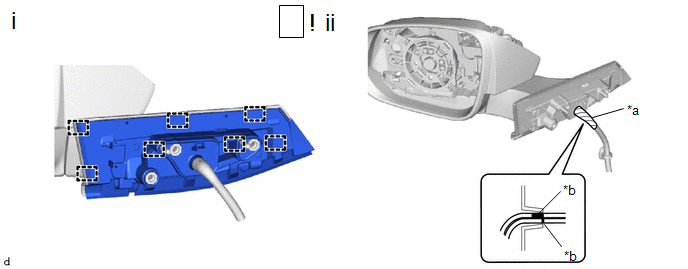

6. REPOSER LE JOINT
|
*a | Ruban adhésif en vinyle |
*b | Repère |
(1) Engager les guides pour reposer le joint d'étanchéité.
(2) Poser un ruban adhésif en vinyle neuf, comme indiqué sur le schéma.
7. REPOSER LE JOINT DE RETROVISEUR EXTERIEUR
8. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR
9. REPOSER LE RETROVISEUR EXTERIEUR
|
|
Cliquer ici |
10. REPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR
Cliquer ici
.gif)
11. EFFECTUER LE CALIBRAGE
Cliquer ici
Cliquer ici
Cliquer ici
