Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Lorsque le pare-chocs avant est endommagé ou déformé à la suite d'un accident ou d'un impact avec d'autres objets, par exemple, ou si la zone de pose de pare-chocs sur la carrosserie a été réparée, il est nécessaire d'effectuer le réglage de capteur radar à ondes millimétriques.
    • REGLAGE CIBLE (TRIANGLE CIBLE):

      Cliquer ici

    • REGLAGE CIBLE (CIBLE DE SURFACE PLANE):

      Cliquer ici

    • REGLAGE DE LA CONDUITE:

      Cliquer ici

  • Lorsque le pare-chocs avant est endommagé ou déformé à la suite d'un accident ou d'un contact avec d'autres objets, etc., ou si la zone de pose de pare-chocs sur la carrosserie est réparée, il est nécessaire d'effectuer une mesure de l'angle de détection de capteur à ultrasons.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

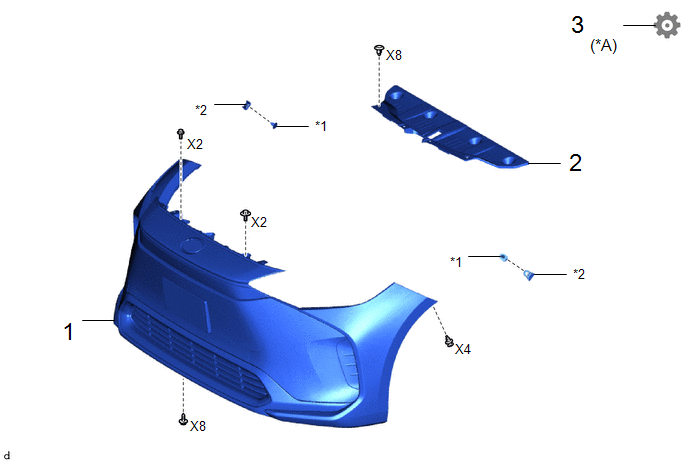

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

ENSEMBLE DE PARE-CHOCS AVANT

-

-

-

-

2

COUVERCLE D'OUVERTURE DE SUPPORT DE RADIATEUR

53289A

-

-

-

3

EFFECTUER LE CALIBRAGE

-

-

-

*a

Avec système de moniteur de vision panoramique

-

-

*1

AGRAFE DE MAINTIEN DE GOUPILLE

*2

DISPOSITIF DE RETENUE DE DOUBLURE D'AILE AVANT

PROCÉDURE

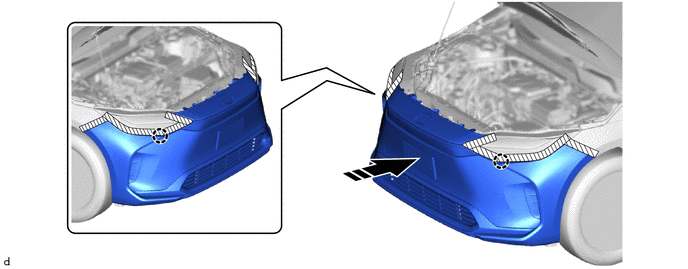

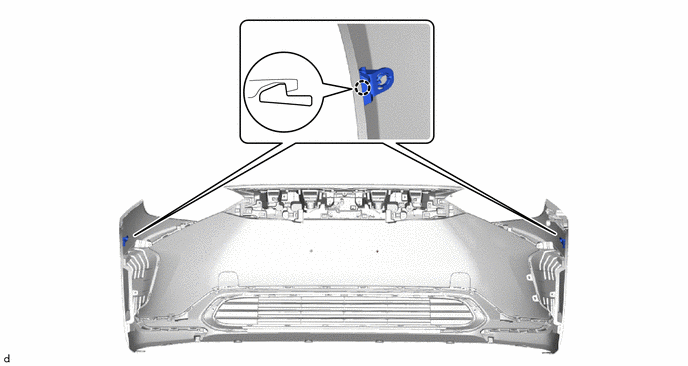

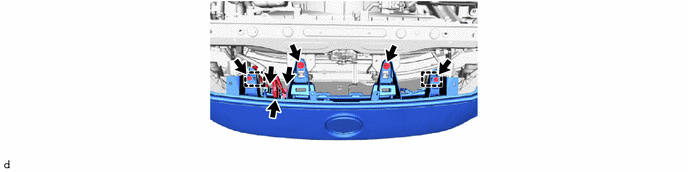

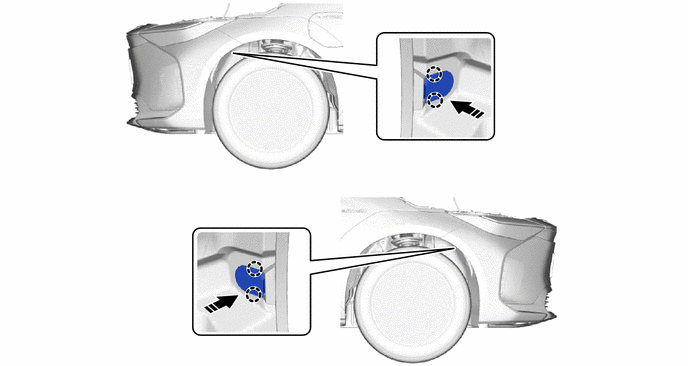

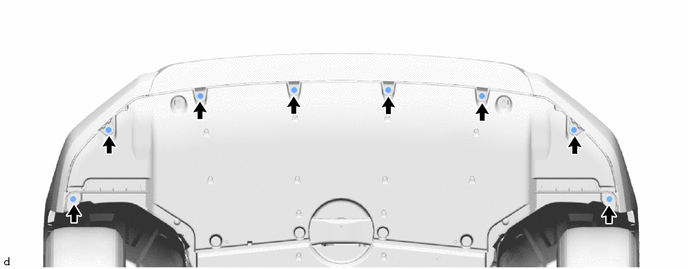

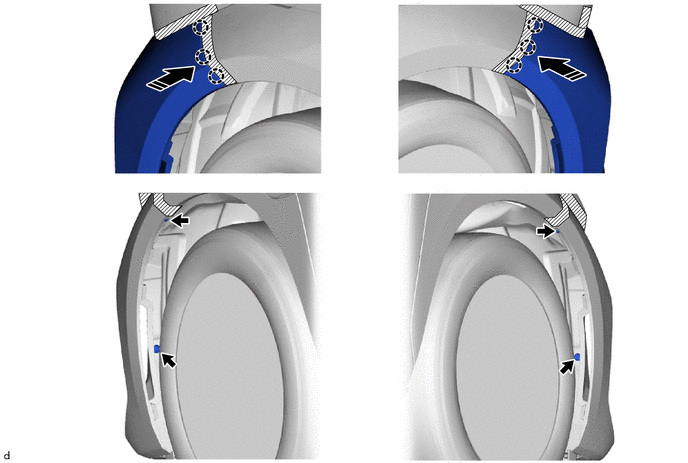

1. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT

Reposer dans ce sens

-

-

Reposer dans ce sens

-

-

Reposer dans ce sens

-

-

2. DEPOSER LE CACHE D'OUVERTURE DE SUPPORT DU RADIATEUR

3. PROCEDER AU CALIBRAGE (avec système de moniteur de vision panoramique)
