Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

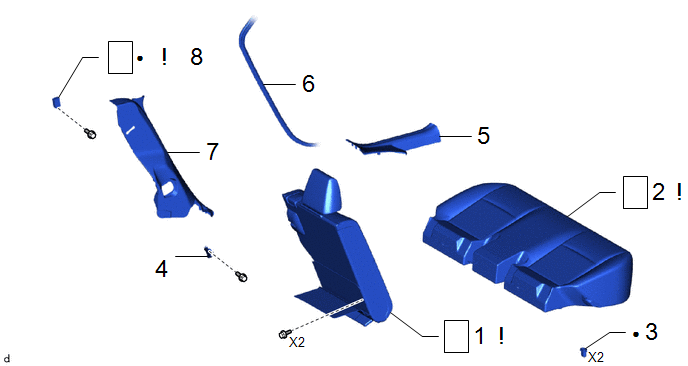

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE

-

-

-

2

ENSEMBLE D'ASSISE DE SIEGE ARRIERE

-

-

-

3

CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

72693

-

-

-

4

SOUS-ENSEMBLE DE CHARNIERE DE SIEGE ARRIERE GAUCHE

71304C

-

-

-

5

PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

67918A

-

-

-

6

BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE GAUCHE

62332A

-

-

-

7

GARNISSAGE LATERAL DU SIEGE ARRIERE GAUCHE

62552F

-

-

-

8

CONDENSATEUR DE REGLAGE DE RADIO

86011A

-

-

Pièce non réutilisable

-

-

PROCÉDURE

1. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE

Cliquer ici

2. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

3. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

4. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE GAUCHE

Cliquer ici

5. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

Cliquer ici

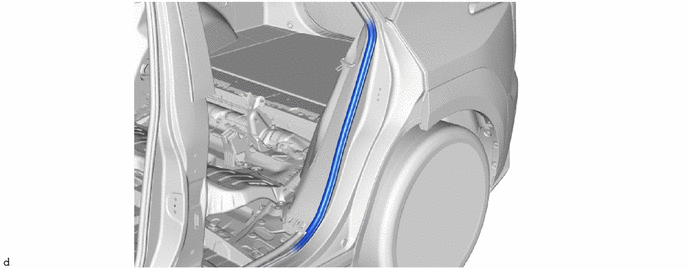

6. DÉBRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE GAUCHE

7. DEPOSER LE GARNISSAGE LATERAL DE SIEGE ARRIERE GAUCHE

Cliquer ici

8. DEPOSER LE CONDENSATEUR DE REGLAGE DE RADIO

REMARQUE:

Lors de la dépose du cache de borne, le condensateur de réglage de radio doit être remplacé car le cache de borne et le condensateur sont fournis comme un ensemble.

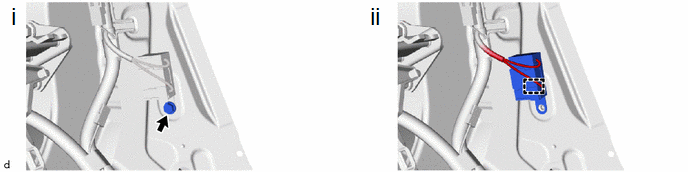

(1) Déposer le boulon.

(2) Libérer l'attache pour débrancher le condensateur de réglage de radio avec le faisceau de câbles.

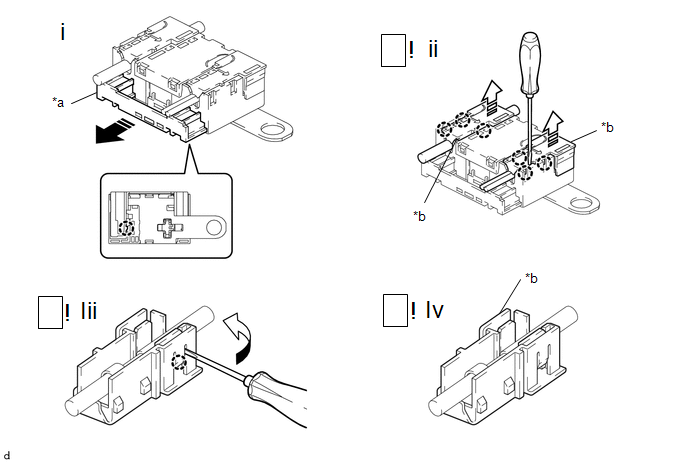

*a

Cache

*b

Cache de borne

Extraire dans ce sens

Déposer dans ce sens

(1) Libérer la griffe pour extraire le cache comme indiqué sur le schéma.

(2) A l'aide d'un tournevis, libérer les griffes pour débrancher les 2 caches de borne avec faisceau de câbles du condensateur de réglage de radio, comme indiqué sur le schéma.

(3) A l'aide d'un tournevis, plier et casser la pince, comme indiqué sur le schéma.

CONSEIL:

Procéder de la même manière pour l'autre cache de borne.

(4) Déposer le cache de borne du faisceau de câbles.

REMARQUE:

CONSEIL:

Procéder de la même manière pour l'autre cache de borne.
