POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

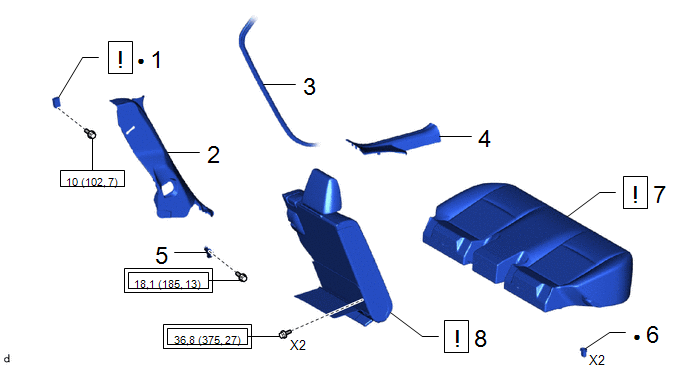

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | CONDENSATEUR DE REGLAGE DE RADIO |
86011A |
|
- | - |
|
2 | GARNISSAGE LATERAL DU SIEGE ARRIERE GAUCHE |
62552F | - |
- | - |
|
3 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
62332A | - |
- | - |
|
4 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
67918A | - |
- | - |
|
5 | SOUS-ENSEMBLE DE CHARNIERE DE SIEGE ARRIERE GAUCHE |
71304C | - |
- | - |
|
6 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
72693 | - |
- | - |
|
7 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
- |
|
- | - |
|
8 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
- |
|
- | - |
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER LE CONDENSATEUR DE REGLAGE DE RADIO
|
*a | Cache de borne |
*b | Cache |
|
Reposer dans ce sens |
|
Introduire dans ce sens |
(1) Engager la pince pour poser un cache de borne neuf sur le faisceau de câbles.
REMARQUE:
CONSEIL:
Procéder de la même manière pour l'autre cache de borne.

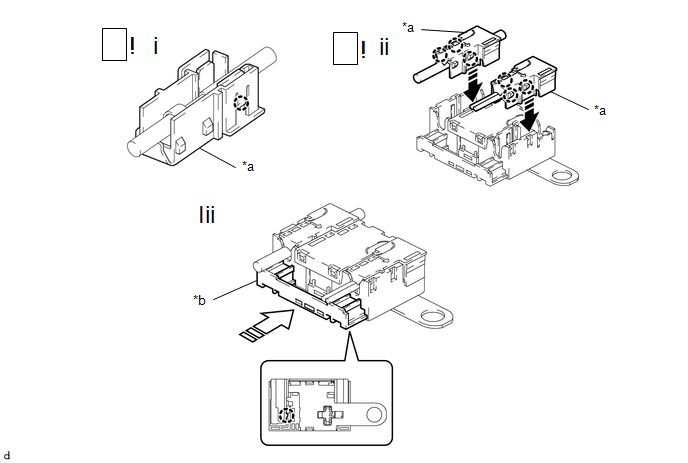

(2) Engager les griffes pour reposer les 2 caches de borne avec le faisceau de câbles sur un condensateur de réglage de radio neuf, comme indiqué sur le schéma.
REMARQUE:
(3) Introduire le cache comme indiqué sur le schéma et engager la pince.

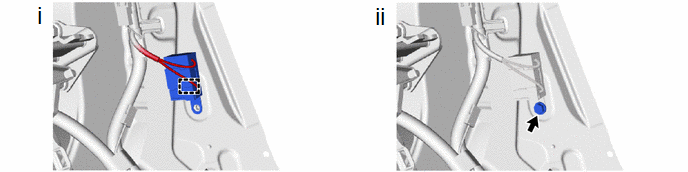

(1) Engager l'attache pour reposer le condensateur de réglage de radio avec le faisceau de câbles.
(2) Reposer le boulon.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
2. POSER LE GARNISSAGE LATERAL GAUCHE DU SIEGE ARRIERE
3. BRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE GAUCHE
4. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE
5. REPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE GAUCHE
6. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
7. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
|
Cliquer ici |
8. POSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE
|
Cliquer ici |
