Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

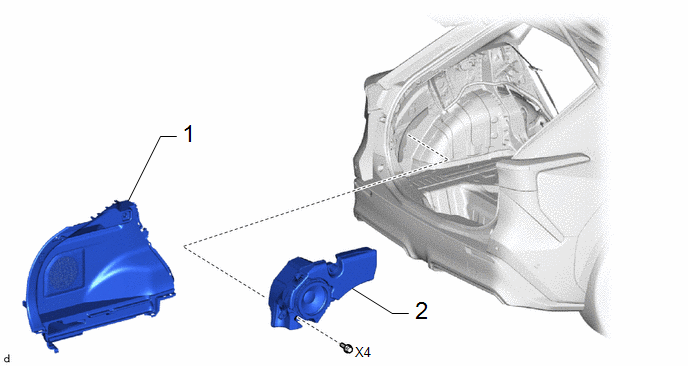

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PANNEAU LATERAL GAUCHE DE GARNISSAGE DE COFFRE |
64740C | - |
- | - |
|
2 | ENSEMBLE DE HAUT-PARLEUR N° 1 AVEC CAISSON |
86150 | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL DE GARNISSAGE DE COFFRE GAUCHE
Cliquer ici .gif)

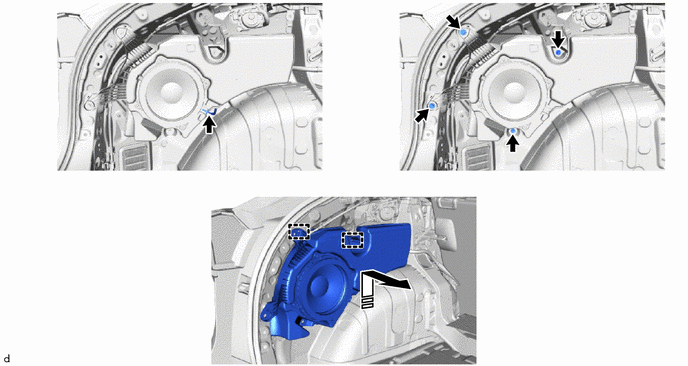

2. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR N° 1 AVEC CAISSON
.png) |
Déposer dans ce sens | - |
- |
Verification
VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR N° 1 AVEC CAISSON
(a) Une fois l'ensemble de haut-parleur n° 1 avec caisson posé, s'assurer qu'il n'y a pas d'anomalies comme un desserrage ou un cognement.
(b) S'assurer qu'il n'y a pas de corps étranger dans l'ensemble de haut-parleur n° 1 avec caisson.
(c) S'assurer que l'ensemble de haut-parleur n° 1 avec cône de caisson n'est pas endommagé.

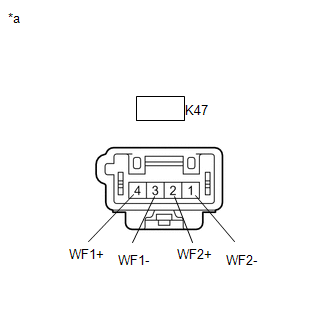

| (d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(K47) Cliquer sur Location & Routing(K47) Cliquer sur Connector(K47) Cliquer sur Connector(K47)
(1) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de haut-parleur n° 1 avec caisson. |
|
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE HAUT-PARLEUR N° 1 AVEC CAISSON |
86150 | - |
- | - |
|
2 | ENSEMBLE DE PANNEAU LATERAL GAUCHE DE GARNISSAGE DE COFFRE |
64740C | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE HAUT-PARLEUR N° 1 AVEC CAISSON
2. REPOSER L'ENSEMBLE DE PANNEAU LATERAL DE GARNISSAGE DE COFFRE GAUCHE
Cliquer ici .gif)
