VERIFICATION SUR VEHICULE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
PROCÉDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie auxiliaire.
Cliquer ici
2. DESACTIVER LA COMMANDE DE FREINAGE
Cliquer ici
3. DEPOSER LA ROUE AVANT
Cliquer ici
4. DETACHER LE FLEXIBLE AVANT

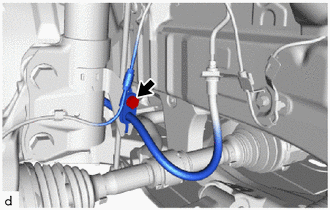

| (a) Déposer le boulon et détacher le flexible avant de l'ensemble d'amortisseur avant. |
|
5. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT
(a) Déposer les 2 boulons et détacher l'ensemble d'étrier de frein à disque avant du porte-fusée de direction.
REMARQUE:
A l'aide d'un câble ou d'un outil équivalent, soutenir l'ensemble d'étrier de frein à disque avant pour éviter qu'il ne reste suspendu au flexible avant.
6. DEPOSER LE DISQUE AVANT
Cliquer ici
7. VERIFIER LE SERRAGE DU ROULEMENT DE MOYEU D'ESSIEU AVANT

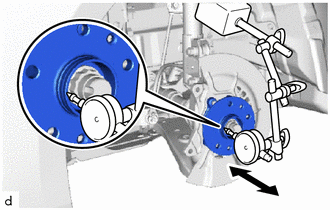

| (a) A l'aide d'un comparateur à cadran avec base magnétique, vérifier s'il n'y pas de jeu à proximité du centre du moyeu d'essieu avant. Desserrage maximum: 0,05 mm (0,00196 po) REMARQUE:
|
|
(b) Si le jeu dépasse la valeur maximum, remplacer le sous-ensemble de moyeu d'essieu avant.
8. VERIFIER L'OVALISATION DU MOYEU D'ESSIEU AVANT

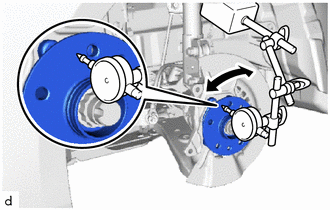

| (a) A l'aide d'un comparateur à cadran avec base magnétique, vérifier l'ovalisation sur la surface du sous-ensemble de moyeu d'essieu avant, à l'extérieur des boulons de moyeu d'essieu avant. Ovalisation maximum: 0,05 mm (0,00196 po) REMARQUE:
|
|
(b) Si l'ovalisation dépasse la valeur maximum, remplacer le sous-ensemble de moyeu d'essieu avant.
9. REPOSER LE DISQUE AVANT
Cliquer ici
10. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT
(a) Reposer l'ensemble d'étrier de frein à disque avant sur le porte-fusée de direction avec les 2 boulons.
Torque:
Pour 2WD :
107 N·m {1091 kgf·cm, 79 ft·lbf}
Pour AWD :
150 N·m {1530 kgf·cm, 111 ft·lbf}
REMARQUE:
11. REPOSER LE FLEXIBLE AVANT

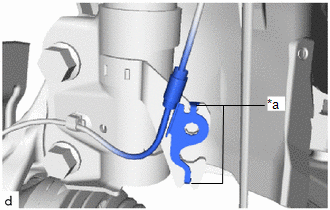

| (a) Engager les 2 crochets pour reposer le support d'attache de capteur de vitesse avant. REMARQUE: Ne pas tordre le capteur de vitesse avant lors de sa repose. |
|
| (b) Reposer le capteur de vitesse avant et le flexible avant sur l'ensemble d'amortisseur avant avec le boulon. Torque: 29 N·m {296 kgf·cm, 21 ft·lbf} REMARQUE: Ne pas tordre le flexible avant lors de sa repose. |
|
12. REPOSER LA ROUE AVANT
Cliquer ici
13. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
(a) Brancher le connecteur du contacteur de niveau de réservoir.
(b) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
Cliquer ici
(c) Mettre le contacteur d'allumage en position ON (READY).
(d) Enfoncer la pédale de frein et la relâcher.
(e) Supprimer les DTC.
Cliquer ici
14. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
