Toyota bZ4X - Manuel du proprietaire (2021-2024): Précautions avec le système de véhicule électrique

Soyez attentif aux organes sous haute tension (tension nominale à 355,2 V) dont un véhicule électrique rechargeable est équipé, tels que la batterie de traction, le groupe d'alimentation électrique, les câbles haute tension de couleur orange, et le moteur électrique, ainsi que les organes à haute température, comme par exemple le radiateur de refroidissement. Tous les organes sous haute tension sont signalés par des étiquettes d'avertissement.

Lisez-les lorsqu'il est nécessaire de les manipuler.

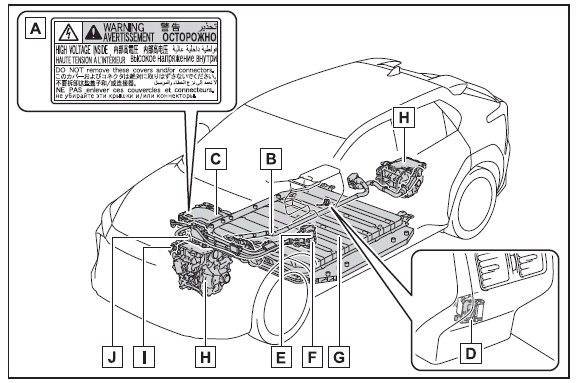

Composition du système

Cette illustration est fournie à titre d'exemple uniquement. Elle peut ne pas représenter exactement la réalité.

1. Étiquette d'avertissement
2. Câbles haute tension (orange)
3. ESU: Groupe d'alimentation électrique (convertisseur CC-CC intégré)
4. Prise de service
5. Prise de recharge CA
6. Prise de recharge CC
7. Batterie de traction
8. Moteur électrique (de traction)/convertisseur de puissance (avant/arrière*)
9. Compresseur de climatisation
10. Chargeur de la batterie de traction

*: Modèles 4RM uniquement

■ Ondes électromagnétiques

• Les organes et câbles sous haute tension des véhicules électriques rechargeables sont protégés par un blindage électromagnétique et émettent par conséquent sensiblement la même quantité d'ondes électromagnétiques que les véhicules à essence conventionnels ou que les appareils électroniques à usage domestique.
• Votre véhicule est susceptible de provoquer des interférences sonores dans certains éléments radio d'autres marques.

■ Batterie de traction (batterie lithium-ion)

La batterie de traction a une durée de vie limitée.

La capacité d'une batterie de traction (son aptitude à stocker l'énergie) se dégrade au fil du temps et de l'utilisation, de la même manière que les autres batteries rechargeables.

La vitesse à laquelle cette capacité se dégrade varie considérablement selon les conditions tenant à l'environnement (température extérieure, etc.) et à l'usage, notamment la manière dont le véhicule est utilisé et la batterie de traction est rechargée.

C'est une caractéristique naturelle des batteries lithium-ion, et en aucun cas une anomalie.

Par ailleurs, même si l'autonomie diminue à mesure que se réduit la capacité de la batterie de traction, les performances du véhicule ne se dégradent pas nécessairement de manière significative. Afin de limiter une réduction possible de la capacité, suivez les principes énoncés P.107, "Réduction de capacité de la batterie de traction".

■ Démarrage du système VE par temps froid extrême

Lorsque la batterie de traction est extrêmement froide (temp. inférieure à -30ºC [-22ºF] environ) du fait de la température à l'extérieur du véhicule, il peut arriver qu'il soit impossible de démarrer le système VE. Dans ce cas, essayez à nouveau de démarrer le système VE après que la batterie de traction se soit réchauffée suite à la remontée de la température extérieure, etc.

■ Déclaration de conformité

Ce modèle est conforme à la réglementation ECE100 relative aux émissions d'hydrogène (sécurité de la batterie des véhicules électriques).

AVERTISSEMENT

■ Précautions avec la haute tension

Le véhicule possède des circuits haute tension CC et CA, ainsi qu'un circuit 12 volts.

Les circuits sous haute tension CC et CA sont très dangereux et peuvent occasionner des brûlures sévères et des chocs électriques pouvant entraîner des blessures graves, voire la mort.

• Ne jamais toucher, démonter, déposer ou remplacer les organes et câbles (orange) sous haute tension ou leurs connecteurs.
• Le système VE devient brûlant après son démarrage, du fait de l'utilisation de la haute tension. Prenez garde aussi bien aux hautes tensions qu'aux hautes températures, et respectez toujours les étiquettes d'avertissement apposées sur le véhicule.
• Ne jamais essayer d'ouvrir la trappe d'accès à la prise de service, située sous le plancher. La prise de service n'est utilisée que lorsque le véhicule fait l'objet d'un entretien et qu'il est relié à une source haute tension.

■ Mises en garde de sécurité routière

Respectez les précautions suivantes pour réduire le risque d'accident grave ou mortel:

• Arrêtez le véhicule en lieu sûr pour éviter tout risque de sur-accident. Tout en appuyant sur la pédale de frein, serrez le frein de stationnement et mettez la position de sélection sur P pour arrêter le système VE. Ensuite, relâchez lentement la pédale de frein.
• Ne pas toucher aux pièces, câbles (orange) et connecteurs sous haute tension.
• Si des câbles électriques sont visibles à l'intérieur ou à l'extérieur du véhicule, il y a risque de choc électrique. Ne jamais toucher des câbles électriques exposés.
• Ne pas toucher la batterie de traction si du liquide s'en échappe ou y adhère. Si l'électrolyte (à base de carbonates organiques) contenu dans la batterie de traction vient en contact avec les yeux ou la peau, il peut causer la cécité et des lésions cutanées. Au cas très improbable où il entrerait en contact avec les yeux ou la peau, rincez immédiatement et abondamment à l'eau claire et consultez au plus vite un médecin.
• Si l'électrolyte fuit hors de la batterie de traction, ne pas approcher du véhicule.

  Même dans l'éventualité très improbable où la batterie de traction aurait subi des dommages, sa construction interne interdit toute fuite d'électrolyte en quantité importante. Toutefois, s'il y a une fuite d'électrolyte, celle-ci est accompagnée de vapeurs. Ces vapeurs sont irritantes pour la peau et les yeux et peuvent occasionner un empoisonnement aigu en cas d'inhalation.

• Tenir l'électrolyte à l'abri de toute source de flamme ou de haute température.

  L'électrolyte peut prendre feu et causer un incendie.

• Si un incendie se déclare dans le véhicule électrique rechargeable, évacuezle aussi vite que possible. Ne jamais utiliser un extincteur qui n'est pas destiné aux incendies d'origine électrique. L'utilisation d'eau, même en petite quantité, peut être dangereux.
• Si votre véhicule a besoin d'être remorqué, veillez à ce qu'il soit déplacé avec les roues avant (modèles 2RM) ou les quatre roues (modèles 4RM) ne touchant plus le sol. Si le véhicule est remorqué avec les roues en contact avec le sol, sachant que ces dernières sont reliées mécaniquement au moteur électrique (de traction), l'électricité générée par la rotation du moteur est susceptible de provoquer un incendie, selon la nature des dommages ou de l'anomalie.
• Inspectez soigneusement le sol, sous le véhicule. Si vous constatez sur le sol des traces de liquide provenant d'une fuite (autre que l'eau produite par la climatisation), il est possible que la batterie de traction ait subi des dommages.

  Quittez le véhicule dès que possible.

  Par ailleurs, prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable pour lui signaler la fuite trouvée au sol.

  Même en cas d'accident sans gravité, la batterie de traction et les pièces environnantes peuvent être endommagées.

  En cas d'accident, faites inspecter la batterie de traction par un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.

■ Batterie de traction

• Votre véhicule embarque une batterie lithium-ion scellée.
• Ne jamais revendre, céder ou modifier la batterie de traction. Pour éviter tout accident, la batterie de traction ayant été déposée d'un véhicule destiné à la casse doit être collectée pour prise en charge par un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable. Ne prenez pas à votre compte l'élimination en fin de vie de la batterie. Faute de collecte de la batterie dans le réseau qui convient, ce qui suit risque de se produire, avec pour conséquence un accident grave, voire mortel:
  • Ne mettez pas au rebus ou en décharge de manière illégale la batterie de traction: cela est dangereux pour l'environnement et une personne pourrait s'électrocuter en touchant une partie sous haute tension.
  • La batterie de traction est destinée à être utilisée avec votre véhicule électrique rechargeable et lui seul. Si la batterie de traction est utilisée hors de votre véhicule ou modifiée en quoi que ce soit, le risque existe qu'un accident se produise, notamment un choc électrique, une production de chaleur ou de fumée, une explosion et une fuite d'électrolyte. Lorsque vous revendez ou cédez votre véhicule, la probabilité d'accident est extrêmement élevée, car le nouveau propriétaire du véhicule peut ne pas avoir conscience de ces dangers.
• Si votre véhicule est mis hors service sans que la batterie de traction n'ait été déposée, il y a danger de choc électrique grave en cas de contact avec les organes, les câbles et leurs connecteurs sous haute tension. Si votre véhicule doit être mis à la casse, l'élimination en fin de vie de la batterie de traction doit être prise en charge par un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable ou atelier d'entretien qualifié. Si la batterie de traction n'est pas correctement traitée pour son élimination en fin de vie, elle risque d'être la cause d'un accident grave ou mortel, par choc électrique.
• Pour toute information sur les lieux de collecte des batteries de traction, leurs coordonnées ou le procédé de recyclage, prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.

■ Précautions pendant la conduite

• Portez une attention particulière à tout ce qui entoure le véhicule. Du fait de l'absence de bruit de moteur, les piétons, les cyclistes et les autres usagers de la route aux alentours peuvent ne pas avoir conscience du démarrage ou de la présence du véhicule; soyez donc particulièrement vigilant pendant la conduite. Par conséquent, soyez particulièrement vigilant pendant la conduite, même si le système de signalisation acoustique du véhicule est actif.
• Si le véhicule subit un choc ou un impact violent au niveau de son soubassement, arrêtez-le en lieu sûr et contrôlez-en toutes les parties inférieures.

  Si vous constatez que la batterie de traction a subi des dommages ou une fuite de liquide, le risque d'incendie est réel. Ne touchez pas le véhicule et sans attendre, prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.

  Même en l'absence de dommage apparent sous le plancher, la batterie de traction pourrait être endommagée. En cas de choc sous le plancher, faites inspecter la batterie de traction par un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.

■ Modifications

N'apportez aucune modification susceptible d'abaisser la hauteur du véhicule.

Lorsque le véhicule est abaissé, le risque est accru que la batterie de traction entre en contact avec le sol, car elle est intégrée au soubassement. Si la batterie de traction subit des dommages, le risque existe qu'un incendie se déclare avec pour conséquence un accident grave, voire mortel.

Système de coupe-circuit d'urgence

Lorsqu'un choc détecté par les capteurs d'impact excède un niveau de violence donné, le système de coupecircuit d'urgence arrête le système VE et isole le véhicule du courant à haute tension. Si le système de coupe-circuit d'urgence se déclenche, votre véhicule ne peut plus redémarrer. Pour redémarrer le système VE, prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.

Message d'alerte

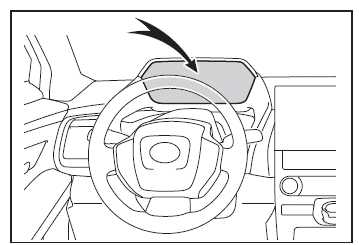

Un message s'affiche automatiquement lorsque le système VE connaît une défaillance technique ou que vous tentez une action prohibée.

Si un message d'alerte s'affiche à l'écran multifonctionnel, prenez-en connaissance et conformez-vous à ses instructions.

■ Si un témoin d'alerte s'allume, un message d'alerte s'affiche, ou la batterie 12 V est débranchée

Il peut arriver que le système VE ne démarre pas.

Dans ce cas, essayez une nouvelle fois de démarrer le système. Si le témoin "READY" ne s'allume pas, prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.

■ Lorsque la batterie de traction est complètement déchargée

Lorsque le système VE ne démarre pas en raison de la décharge complète de la batterie de traction, réessayez de démarrer après un cycle de recharge CA ou CC. Pour cette recharge, il est recommandé de recharger la batterie de traction jusqu'à l'extinction du témoin d'alerte de recharge, afin que l'autonomie soit suffisante.
