Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

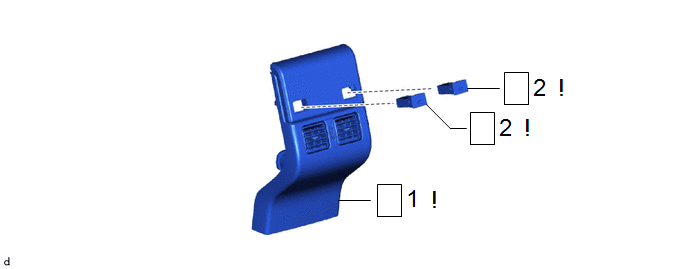

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE |
- |
|
- | - |
|
2 | PRISE DE CHARGEUR USB N° 2 |
85532C |
|
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE
|
|
Cliquer ici |
2. DEPOSER LA PRISE DE CHARGEUR USB N° 2

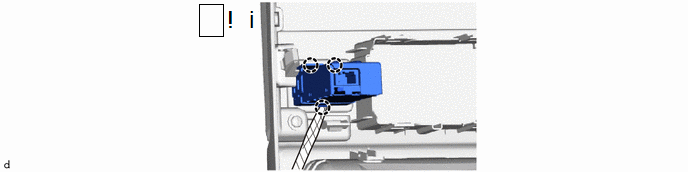

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer la prise de chargeur USB n° 2.
(b) Procéder de la même manière pour le côté opposé.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

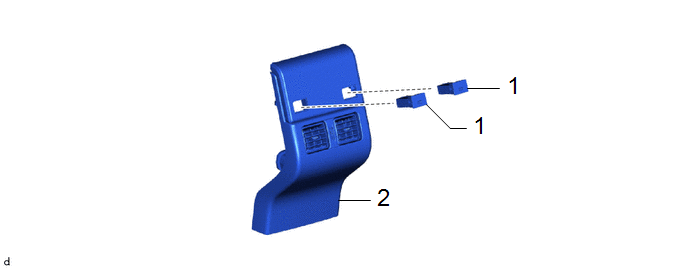

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | PRISE DE CHARGEUR USB N° 2 |
85532C | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE |
- | - |
- | - |
PROCÉDURE
1. REPOSER LA PRISE DE CHARGEUR USB N° 2
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE
