REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Manier les composants à l'intérieur, dans la mesure du possible, afin d'éviter que des corps étrangers ne pénètrent et n'adhèrent aux composants de l'ensemble de phare.
Ne pas réutiliser des pièces dont la capacité de fixation est réduite en raison de filets détériorés.
Lors de la repose des pièces constitutives, s'assurer que le faisceau de câbles n'est pas pincé ou tiré.
Ne pas nettoyer les pièces constitutives à l'aide d'un solvant. Les nettoyer uniquement à l'aide d'un chiffon sec.

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante concerne le côté gauche.

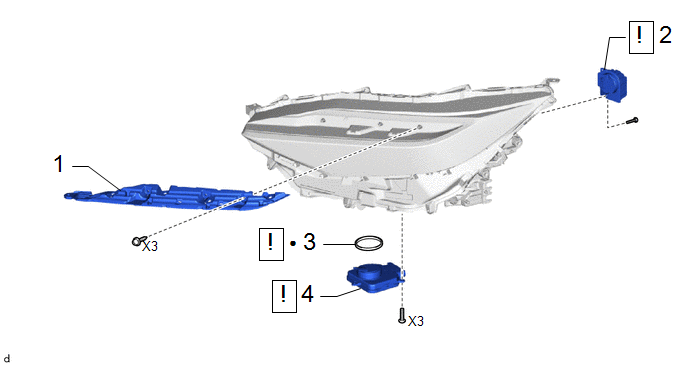

PIECES CONSTITUTIVES (REMONTAGE)

Procédure		N° de référence
1	CADRE DE PHARE	81156	-	-	-
2	BLOC LED DE FEU DE POSITION N° 1	8116A		-	-
3	JOINT D'ETANCHEITE DE PHARE	81134		-	-
4	SOUS-ENSEMBLE D'ECU DE PHARE	81056A		-	-

●

Pièce non réutilisable

PROCÉDURE

1. REPOSER LE RIM DE PHARE

2. REPOSER LE BLOC LED DE JEU DE PHARE N° 1

REMARQUE:

S'assurer de porter des gants en caoutchouc propres pour exécuter cette opération.
Ne pas laisser de saleté ou de corps étrangers sur l'ensemble de bloc de phare ou sur d'autres éléments.
La prévention de l'effet de l'électricité statique est nécessaire lors de cette procédure.
L'effet de l'électricité statique déclenche des mesures correctives sur le SST (ensemble de tapis anti-statique de bureau) et prendre toutes les mesures de précaution nécessaires pour éviter d'endommager le système par une décharge électrostatique (ESD).
Ne pas toucher l'ensemble de bloc de phare à mains nues.
Empêcher les surfaces métalliques de s'encrasser, car de telles surfaces peuvent être endommagées même en étant essuyées légèrement avec un chiffon doux.
S'il y a des traces de doigts ou des corps étrangers sur l'ensemble de bloc de phare ou sur d'autres éléments, les essuyer avec un chiffon doux.
Ne pas nettoyer les pièces constitutives à l'aide d'un solvant. Les nettoyer uniquement à l'aide d'un chiffon sec.

SST: 09890-47010

09891-04010

09891-04020

09891-04030

09891-04040

3. REPOSER LE JOINT D'ETANCHEITE DE PHARE

Cliquer ici

4. REPOSER LE SOUS-ENSEMBLE D'ECU DE PHARE

Cliquer ici
