Toyota bZ4X - Manuel de réparation (2021-2024): Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (REMONTAGE)

Procédure

N° de référence

1

REMBOURRAGE SUPERIEUR DE MOULURE EXTERIEURE DE PORTE AVANT

75793

-

-

Pièce non réutilisable

-

-

PROCÉDURE

1. REPOSER LE REMBOURRAGE SUPERIEUR DE MOULURE EXTERIEURE DE PORTE AVANT

*a

Ligne de localisation

-

-

(1) Nettoyer la surface de la moulure inférieure extérieure de porte avant.

1. A l'aide d'une lampe chauffante, chauffer la surface de la moulure inférieure extérieure de porte avant.

Température de chauffage

Elément

Température

Elément

Température

Moulure inférieure extérieure de porte avant

20 à 30°C (68 à 86°F)

-

-

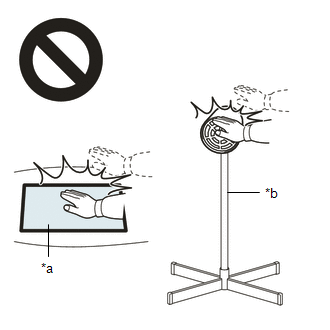

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement la moulure inférieure extérieure de porte avant.

2. Retirer le reste de ruban adhésif double face de la moulure inférieure extérieure de porte avant.

3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(2) A l'aide d'une lampe chauffante, chauffer la surface de la moulure inférieure extérieure de porte avant.

Température de chauffage

Elément

Température

Elément

Température

Moulure inférieure extérieure de porte avant

20 à 30°C (68 à 86°F)

-

-

ATTENTION:

REMARQUE:

Ne pas chauffer excessivement la moulure inférieure extérieure de porte avant.

(3) Retirer la feuille de protection d'un rembourrage supérieur de moulure extérieure de porte avant neuf et reposer le rembourrage supérieur de moulure extérieure de porte avant, comme indiqué sur le schéma.

CONSEIL:
