Toyota bZ4X - Manuel de réparation (2021-2024): Contacteur De Pare-soleil De Toit

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

CONTACTEUR DE PARE-SOLEIL DE TOIT (ENSEMBLE D'ECLAIRAGE DE COURTOISIE)

81260A

-

-

-

PROCÉDURE

1. DEPOSER LE CONTACTEUR DE PARE-SOLEIL DE TOIT (ENSEMBLE D'ECLAIRAGE DE LECTURE)

Cliquer ici

Verification

VERIFICATION

PROCÉDURE

1. VERIFIER LE CONTACTEUR DE PARE-SOLEIL DE TOIT (ENSEMBLE D'ECLAIRAGE DE LECTURE)

(a) Vérifier le contacteur de pare-soleil de toit.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(N6) Cliquer sur Location & Routing(N6) Cliquer sur Connector(N6) Cliquer sur Connector(N6)

Branchement du tester

Condition

Condition spécifiée

N6-1 (OPN) - N6-17 (GND)

Contacteur OPEN enfoncé

En dessous de 100 Ω

N6-1 (OPN) - N6-17 (GND)

Contacteur OPEN non enfoncé

10 kΩ ou plus

N6-19 (CLS) - N6-17 (GND)

Contacteur CLOSE enfoncé

En dessous de 100 Ω

N6-19 (CLS) - N6-17 (GND)

Le contacteur CLOSE n'est pas enfoncé

10 kΩ ou plus

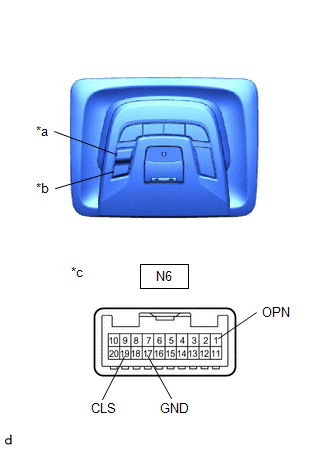

*a

Contacteur OPEN

*b

Contacteur CLOSE

*c

Pièce constitutive sans faisceau de câbles connecté

(Contacteur de pare-soleil de toit (ensemble d'éclairage de lecture))

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de pare-soleil de toit (ensemble d'éclairage de lecture).

Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

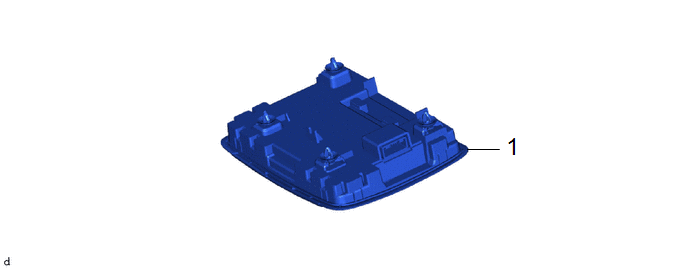

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

CONTACTEUR DE PARE-SOLEIL DE TOIT (ENSEMBLE D'ECLAIRAGE DE COURTOISIE)

81260A

-

-

-

PROCÉDURE

1. REPOSER LE CONTACTEUR DE PARE-SOLEIL DE TOIT (ENSEMBLE D'ECLAIRAGE DE LECTURE)
