POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

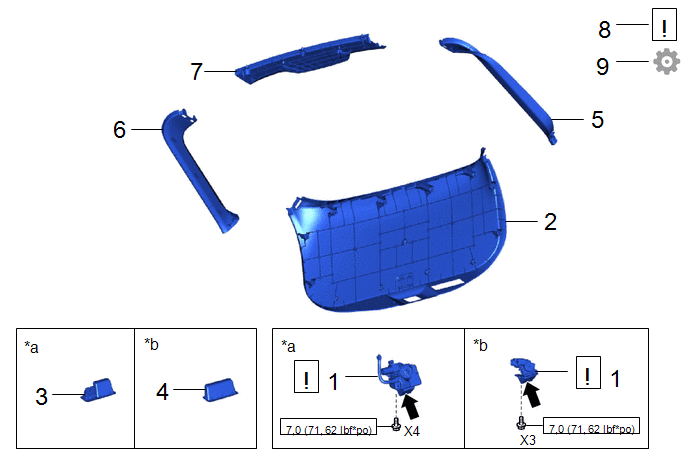

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL |
69350P |
|
- | - |
|
2 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE |
67750 | - |
- | - |
|
3 | POIGNEE DE FERMETURE DE PORTE |
74811D | - |
- | - |
|
4 | CACHE DE FINITION DE PORTE DE COFFRE DROIT |
75837D | - |
- | - |
|
5 | GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE |
67937B | - |
- | - |
|
6 | GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE |
67938A | - |
- | - |
|
7 | GARNISSAGE CENTRAL DE PORTE DE COFFRE |
67939B | - |
- | - |
|
8 | VERIFIER LE SYSTEME DE COMMANDE ELECTRIQUE DE PORTE DE COFFRE |
- |
|
- | - |
|
9 | INITIALISER LE SYSTEME DE PORTE DE COFFRE ELECTRIQUE |
- | - |
- |
|
|
*a | Avec porte de coffre électrique |
*b | Sans porte de coffre électrique |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
.png) |
Graisse MP |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL
|
|
REMARQUE: S'assurer de déposer la corde avant de poser un ensemble de serrure de porte de coffre neuf avec contacteur d'éclairage d'accueil. |

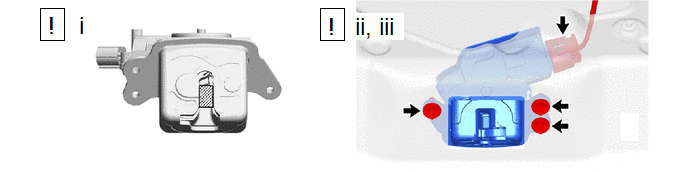

(a) Sans porte de coffre électrique:
.png) |
Graisse MP | - |
- |
(1) Appliquer de la graisse MP sur les pièces coulissantes de l'ensemble de serrure de porte de coffre avec contacteur d'éclairage d'accueil.
(2) Reposer l'ensemble de serrure de porte de coffre avec contacteur d'éclairage d'accueil à l'aide des 3 boulons.
Torque:
7,0 N·m {71s kgf·cm, 62 in·lbf}
(3) Brancher le connecteur.

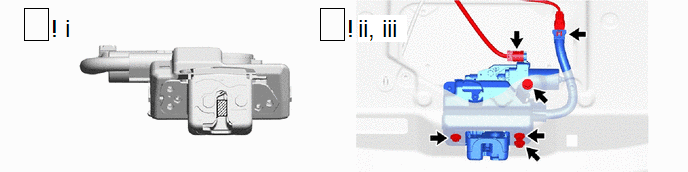

(b) Avec porte de coffre électrique:
|
|
Graisse MP | - |
- |
(1) Appliquer de la graisse MP sur les pièces coulissantes de l'ensemble de serrure de porte de coffre avec contacteur d'éclairage d'accueil.
(2) Reposer l'ensemble de serrure de porte de coffre avec contacteur d'éclairage d'accueil à l'aide des 4 boulons.
Torque:
7,0 N·m {71s kgf·cm, 62 in·lbf}
(3) Brancher les 2 connecteurs
2. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE
3. REPOSER LA POIGNEE DE FERMETURE DE PORTE (avec porte de coffre électrique)
4. REPOSER LE CACHE DE FINITION DE PORTE DE COFFRE DROIT (sans porte de coffre électrique)
5. REPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE
6. REPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE
7. REPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE
8. VERIFIER LE SYSTEME DE PORTE DE COFFRE ELECTRIQUE (avec porte de coffre électrique)
Cliquer ici .gif)
9. INITIALISER LE SYSTEME DE PORTE DE COFFRE ELECTRIQUE (avec porte de coffre électrique)
Cliquer ici
