REMPLACEMENT
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose de la bague d'étanchéité d'arbre de roue avant gauche ou de la bague d'étanchéité d'arbre de roue avant droite, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Réglage de la géométrie des roues avant |
Effectuer la procédure "Calibration" |
|
|
|
Suspension, pneu, etc. |
Initialisation de l'ECU d'aide au stationnement |
Avance du stationnement (avec stationnement avancé) |
|
|
Système de moniteur de vision panoramique |
| ||
|
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
|
PROCÉDURE
1. DEPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT
Cliquer ici
.gif)
2. DEPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT GAUCHE

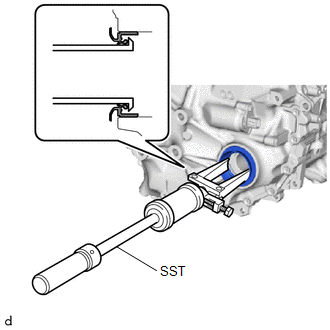

| (a) A l'aide du SST, déposer la bague d'étanchéité d'arbre de roue avant gauche de l'ensemble de boîte-pont avec moteur et inverseur. SST: 09308-00010 REMARQUE: Veiller à ne pas endommager l'ensemble de boîte-pont avec moteur et inverseur. |
|
3. DEPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT DROITE

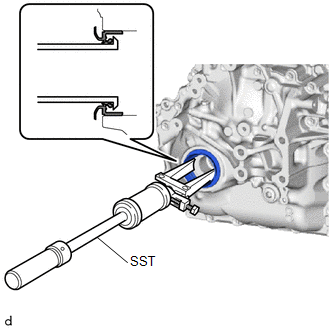

| (a) A l'aide du SST, déposer la bague d'étanchéité d'arbre de roue avant droit de l'ensemble de boîte-pont avec moteur et inverseur. SST: 09308-00010 REMARQUE: Veiller à ne pas endommager l'ensemble de boîte-pont avec moteur et inverseur. |
|
4. REPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT DROITE

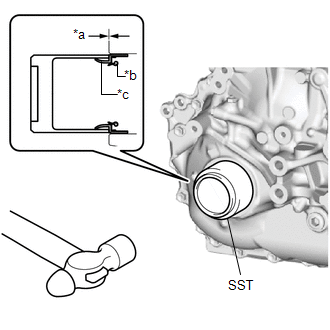

(a) A l'aide du SST et d'un marteau, poser une nouvelle bague d'étanchéité d'arbre de roue avant droit sur l'ensemble de boîte-pont avec moteur et inverseur.
|
*a | Profondeur |
|
*b | Lèvre intérieure |
|
*c | Lèvre extérieure |
SST: 09506-42020
Profondeur standard:
-0,5 à 0,5 mm (-0,0197 à 0,0197 po)
REMARQUE:
|
*a |
Correct(e) |
|
*b |
Incorrect(e) |
|
*c |
Lèvre extérieure |
5. REPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT GAUCHE

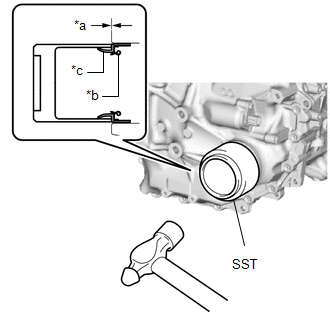

(a) A l'aide du SST et d'un marteau, poser une nouvelle bague d'étanchéité d'arbre de roue avant gauche sur l'ensemble de boîte-pont avec moteur et inverseur.
|
*a | Profondeur |
|
*b | Lèvre intérieure |
|
*c | Lèvre extérieure |
SST: 09506-42020
Profondeur standard:
-0,5 à 0,5 mm (-0,0197 à 0,0197 po)
REMARQUE:
|
*a |
Correct(e) |
|
*b |
Incorrect(e) |
|
*c |
Lèvre extérieure |
6. REPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT
Cliquer ici
