Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

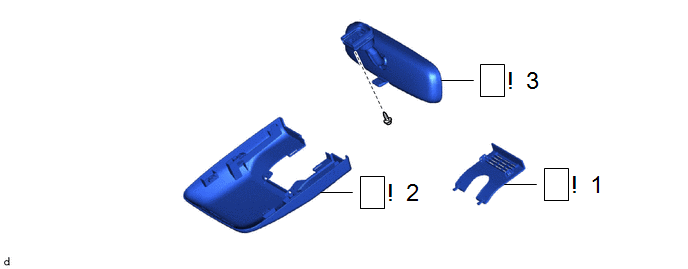

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 2 |
86466E |
|
- | - |
|
2 | CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 1 |
86466D |
|
- | - |
|
3 | ENSEMBLE DE RETROVISEUR INTERIEUR |
87810 |
|
- | - |
PROCÉDURE
1. DEPOSER LE COUVERCLE DE RECONNAISSANCE AVANT N° 2
|
|
Cliquer ici |
2. DEPOSER LE CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 1
|
|
Cliquer ici |
3. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR

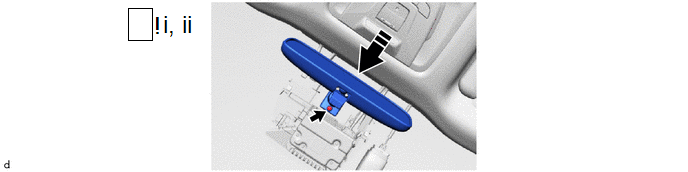

.png) |
Déposer dans ce sens | - |
- |
(1) A l'aide d'une clé à douille T20 "TORX", déposer la vis.
(2) Déposer l'ensemble de rétroviseur intérieur comme indiqué sur le schéma.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

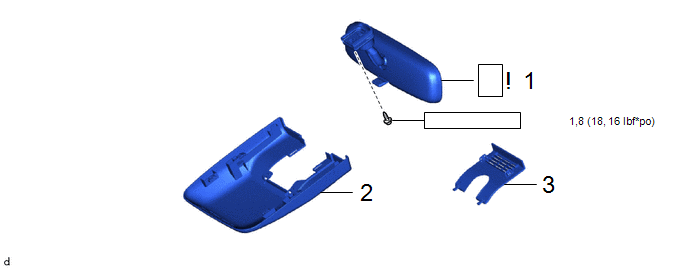

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE RETROVISEUR INTERIEUR |
87810 |
|
- | - |
|
2 | CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 1 |
86466D | - |
- | - |
|
3 | CACHE DE CAMERA DE DETECTION AVANT N° 2 |
86466E | - |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR
.png) |
Reposer dans ce sens | - |
- |
(1) Reposer l'ensemble de rétroviseur intérieur, comme indiqué sur le schéma.
(2) A l'aide d'une clé à douille "TORX" T20, reposer la vis.
Torque:
1,8 N·m {18 kgf·cm, 16 in·lbf}
2. REPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1
3. REPOSER LE CACHE DE CAMERA DE DETECTION AVANT N° 2
