DESCRIPTION
L'ECU de commande de groupe convertisseur arrière, intégrée à l'ensemble d'inverseur arrière, contrôle son fonctionnement interne et détecte les dysfonctionnements.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Indication d'avertissement |
|---|---|---|---|---|
|
P0A1C29 |
Signal non valide du module de commande de moteur d'entraînement "B" |
Dysfonctionnement interne d'ECU de commande de groupe convertisseur arrière (logique de détection à 1 cycle(s)) |
|
Témoin principal: Activé(e) |
|
P1C661F |
Tension intermittente dans le circuit de module de commande de moteur d'entraînement "B" |
Dysfonctionnement du signal d'excitation (signal REF) de cycle de détection d'angle du transformateur détecté lorsque le DTC P0C7A17 ou P1C5E19 est enregistré. (logique de détection à 1 cycle(s)) |
|
Témoin principal: Ne s'active pas |
|
P1CAE49 |
Dysfonctionnement électronique interne du capteur de position de moteur d'entraînement "B" |
Dysfonctionnement de l'angle du transformateur de moteur électrique arrière: la différence entre l'angle de transformateur pour la commande et l'angle de transformateur estimé dépasse la limite permise. (logique de détection à 1 cycle(s)) |
|
Témoin principal: S'active |
|
P1CB138 |
Fréquence incorrecte du signal REF de capteur de position de moteur d'entraînement "B" |
Dysfonctionnement du cycle de signal REF du transformateur de moteur électrique arrière: dysfonctionnement du signal d'excitation (signal REF) de cycle de détection d'angle du transformateur. (logique de détection à 1 cycle(s)) |
|
Témoin principal: Activé(e) |
CONSEIL:
Même si les intitulés des DTC mentionnent le module commande de générateur, ces DTC concernent le module de commande de moteur électrique.
PERIODE TEST DE CONFIRMATION
CONSEIL:
Une fois la réparation terminée, effacer les DTC et vérifier si le véhicule est revenu à la normale en effectuant la procédure de vérification "All Readiness".
Cliquer ici .gif)
*: Secouer légèrement les connecteurs et les faisceaux de câbles de haut en bas et de droite à gauche.
CONSEIL:

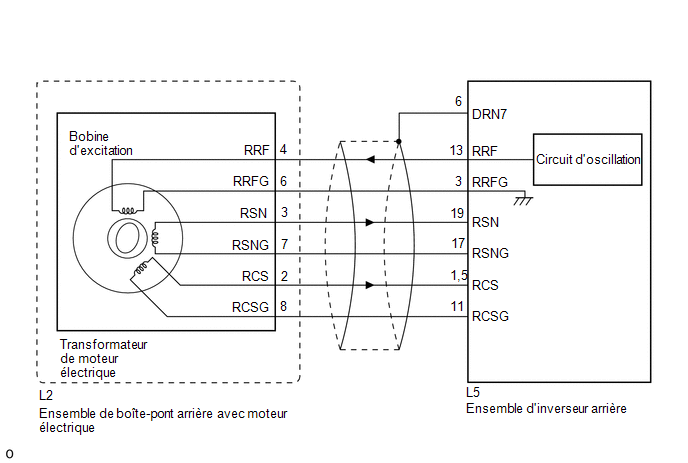

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Se reporter aux mesures de précaution avant de vérifier le circuit haute tension.
Cliquer ici .gif)
REMARQUE:
Cliquer ici .gif)
Cliquer ici .gif)
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici .gif)
CONSEIL:
PROCÉDURE
|
1. |
RECHERCHER LES DTC EMIS |
(a) Vérifier les DTC.
Powertrain / Rear Motor Generator / Trouble Codes
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Seul le DTC P0A1C29, P1C661F, P1CAE49 ou P1CB138 est émis, ou des DTC autres que ceux mentionnés dans le tableau ci-dessous sont également émis. |
A |
|
L'un des DTC suivants est également émis. |
B |
|
DTC concerné |
|
|---|---|
|
P0A4516 |
Tension de circuit de capteur de position "B" de moteur d'entraînement en dessous du seuil |
|
P0C5513 |
Coupure dans le circuit "A" de capteur de position "B" de moteur d'entraînement |
|
P0C5516 |
Tension de circuit "A" de capteur de position "B" de moteur d'entraînement en dessous du seuil |
|
P0C5517 |
Tension de circuit "A" de capteur de position "B" de moteur d'entraînement au-dessus du seuil |
|
P0C5F13 |
Coupure dans le circuit "B" de circuit de capteur de position "B" de moteur d'entraînement |
|
P0C5F16 |
Tension de circuit "B" de capteur de position "B" de moteur d'entraînement en dessous du seuil |
|
P0C5F17 |
Tension de circuit "B" de circuit de capteur de position "B" de moteur d'entraînement au-dessus du seuil |
(b) Mettre le contacteur d'allumage en position OFF.
| B | ![]() |
PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE DE GROUPE CONVERTISSEUR ARRIERE) |
|
|
2. |
VERIFIER L'ETAT DE BRANCHEMENT DU CONNECTEUR (CONNECTEUR DE L'ENSEMBLE D'INVERSEUR ARRIERE) |
ATTENTION:
Veiller à porter des gants isolants.
|
(a) S'assurer que le service plug (prise de service) n'est pas posé. REMARQUE: Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement. |
|

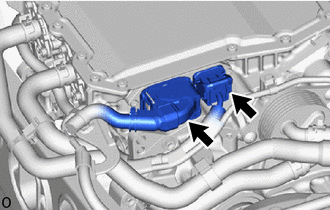

(b) Vérifier l'état de branchement des connecteurs basse tension de l'ensemble d'inverseur arrière et la pression de contact de chaque borne. Rechercher toute déformation sur les bornes et vérifier l'absence de contaminant et d'eau dans le connecteur.
Cliquer ici .gif)
REMARQUE:
Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.
OK.:
- Le connecteur est correctement raccordé.
- Les bornes ne sont pas déformées et sont correctement branchées.
- Pas d'eau ni de corps étrangers dans le connecteur.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
OK. |
A |
|
NG (le connecteur n'est pas branché correctement). |
B |
|
NG (les bornes n'établissent pas de contact correct ou sont déformées, ou de l'eau ou des corps étrangers sont présents dans le connecteur). |
C |
| B | ![]() |
BRANCHER CORRECTEMENT |
| C | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
3. |
VERIFIER LE CIRCUIT DU TRANSFORMATEUR DE MOTEUR ELECTRIQUE ARRIERE |
Cliquer ici .gif)
| SUIVANT | ![]() |
REMPLACER L'ENSEMBLE D'INVERSEUR ARRIERE |
