VERIFICATION

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Lors de l'essai, faire attention de ne pas se coincer les doigts ou les vêtements entre les pièces mobiles.

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE

(a) Vérifier le fonctionnement LO.

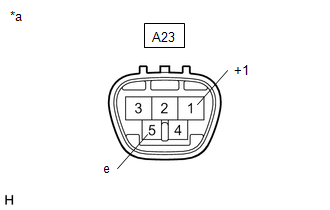

(1) Appliquer la tension de la batterie auxiliaire au connecteur de moteur d'essuie-glace avant et vérifier le régime de l'ensemble de moteur d'essuie-glace avant.

OK.:

Cliquer sur Location & Routing(A23) Cliquer sur Location & Routing(A23) Cliquer sur Connector(A23) Cliquer sur Connector(A23)

Branchement du tester

Condition

Condition spécifiée

A23-1 (+1) - A23-5 (E)

A23-1 (+1) - Borne positive (+) de la batterie auxiliaire

A23-5 (E) - Borne positive (-) de la batterie auxiliaire

Le moteur tourne à basse vitesse (LO).

*a	Pièce constitutive sans faisceau de câbles branché (ensemble de moteur d'essuie-glace avant)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur d'essuie-glace avant.

(b) Vérifier le fonctionnement HI.

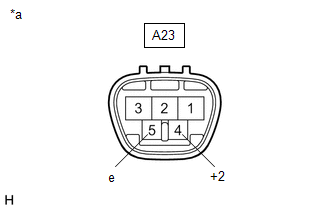

(1) Appliquer la tension de la batterie auxiliaire au connecteur de moteur d'essuie-glace avant et vérifier le régime de l'ensemble de moteur d'essuie-glace avant.

OK.:

Cliquer sur Location & Routing(A23) Cliquer sur Location & Routing(A23) Cliquer sur Connector(A23) Cliquer sur Connector(A23)

Branchement du tester

Condition

Condition spécifiée

A23-4 (+2) - A23-5 (E)

A23-4 (+2) - Borne positive (+) de la batterie auxiliaire

A23-5 (E) - Borne positive (-) de la batterie auxiliaire

Le moteur tourne à vitesse élevée (HI)

*a	Pièce constitutive sans faisceau de câbles branché (ensemble de moteur d'essuie-glace avant)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur d'essuie-glace avant.
