DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à maintenir le bras d'essuie-glace avant au moment de le soulever car soulever le bras d'essuie-glace avant par le balai d'essuie-glace risque d'endommager ou de déformer le balai d'essuie-glace avant.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

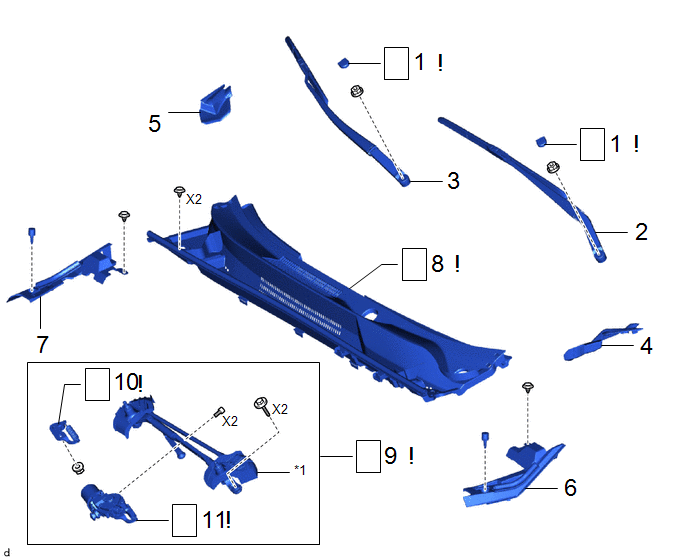

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT |
85292B |
|
- | - |
|
2 | ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE |
- | - |
- | - |
|
3 | ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT DROIT |
- | - |
- | - |
|
4 | JOINT LATERAL GAUCHE ENTRE L'AILE AVANT ET L'AUVENT |
53867H | - |
- | - |
|
5 | JOINT LATERAL DROIT ENTRE L'AILE AVANT ET L'AUVENT |
53866J | - |
- | - |
|
6 | JOINT ENTRE CAPOT ET AILE AVANT GAUCHE |
53389B | - |
- | - |
|
7 | JOINT ENTRE CAPOT ET AILE AVANT DROITE |
53388D | - |
- | - |
|
8 | SOUS-ENSEMBLE DE GRILLE DE VENTILATION SUPERIEURE D'AUVENT |
55708 |
|
- | - |
|
9 | ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT |
- |
|
- | - |
|
10 | SOUS-ENSEMBLE DE BIELLE D'ESSUIE-GLACE AVANT |
85012A |
|
- | - |
|
11 | ENSEMBLE DE MOTEUR D'ESSUIE-GLACE AVANT |
85110 |
|
- | - |
|
*1 | ENSEMBLE DE TRINGLERIE D'ESSUIE-GLACE AVANT |
- | - |
PROCÉDURE

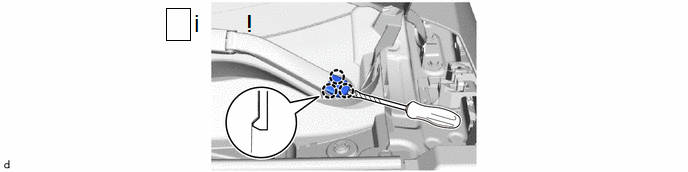

1. DEPOSER LE CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer le capuchon de bras d'essuie-glace avant.
(b) Procéder de la même façon pour le côté droit et pour le côté gauche.

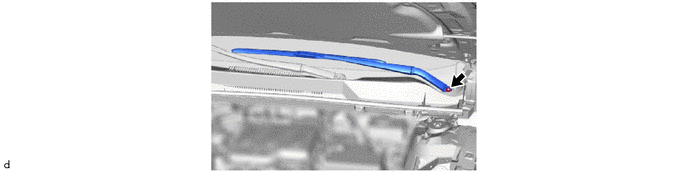

2. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE

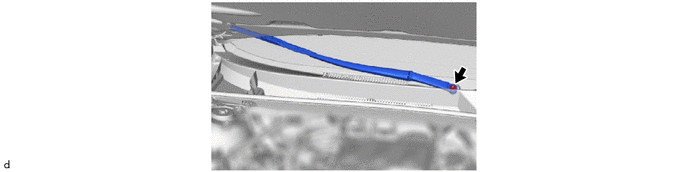

3. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT DROIT

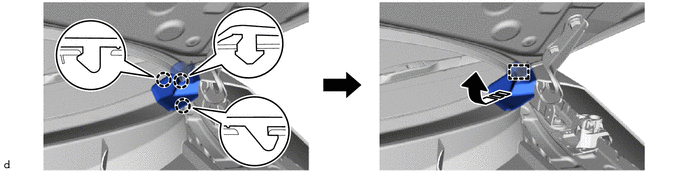

4. DEPOSER LE JOINT LATERAL GAUCHE ENTRE L'AILE AVANT ET L'AUVENT
.png) |
Déposer dans ce sens | - |
- |
5. DEPOSER LE JOINT LATERAL DROIT ENTRE L'AILE AVANT ET L'AUVENT
(a) Procéder de la même manière que pour le côté gauche.

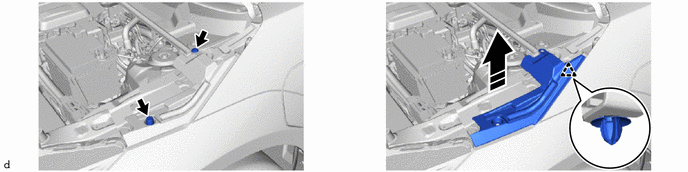

6. DEPOSER LE JOINT ENTRE CAPOT ET AILE AVANT GAUCHE
|
|
Déposer dans ce sens | - |
- |
7. DEPOSER LE JOINT ENTRE CAPOT ET AILE AVANT DROITE
(a) Procéder de la même façon pour le côté droit et pour le côté gauche.

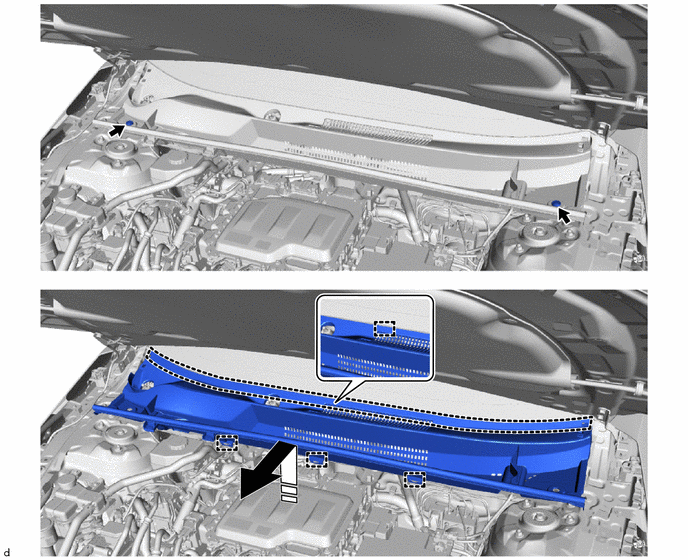

8. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION SUPERIEURE D'AUVENT
|
|
REMARQUE: Pour éviter d'endommager la vitre de pare-brise, enlever tout corps étranger (sable, poussière, etc.) autour des surfaces de contact du sous-ensemble de grille de ventilation supérieure d'auvent et de la vitre de pare-brise. |
|
|
Déposer dans ce sens | - |
- |

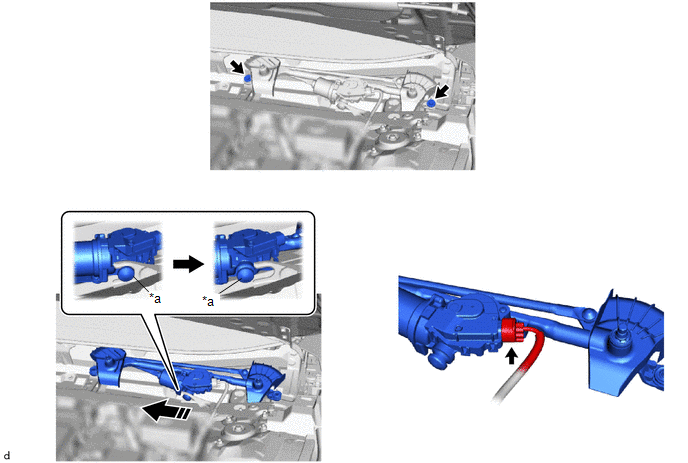

9. DEPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT
|
|
REMARQUE: Veiller à ne pas endommager le pare-brise lors de la dépose de l'ensemble de moteur et de tringlerie d'essuie-glace avant. |
|
*a | Œillet de moteur |
- | - |
|
|
Déposer dans ce sens |
- | - |

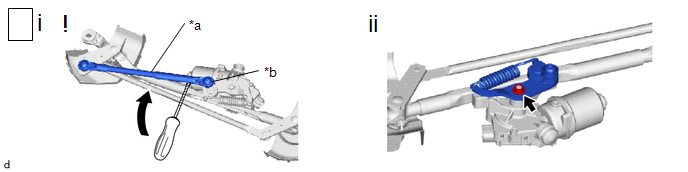

10. DEPOSER LE SOUS-ENSEMBLE DE BIELLE D'ESSUIE-GLACE AVANT
|
*a | Tige de tringlerie d'essuie-glace n° 1 |
*b | Pivot du sous-ensemble de levier d'essuie-glace avant |
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, détacher la tige de tringlerie n° 1 du pivot de sous-ensemble de bielle d'essuie-glace avant, comme indiqué sur le schéma.
(2) Déposer l'écrou et le sous-ensemble de bielle d'essuie-glace avant.

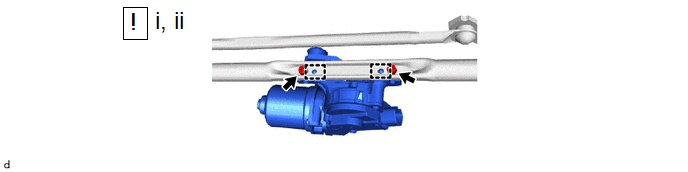

11. DEPOSER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE
(1) A l'aide d'une clé à douille "TORX" T30, déposer les 2 vis TORX.
(2) Libérer les guides pour déposer l'ensemble de moteur d'essuie-glace avant.
