Toyota bZ4X - Manuel de réparation (2021-2024): Verification Sur Vehicule

VERIFICATION SUR VEHICULE

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE

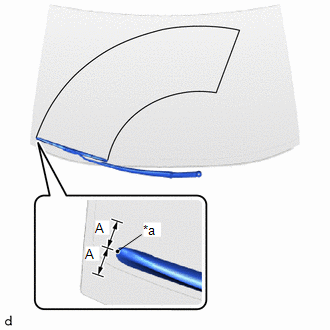

(a) Pour le côté gauche:

(1) Actionner l'ensemble de moteur d'essuie-glace avant.

(2) Arrêter le fonctionnement de l'ensemble de moteur d'essuie-glace avant.

(3) Vérifier la position d'arrêt automatique (stationnement).

CONSEIL:

Une fois que l'ensemble de moteur d'essuie-glace avant est arrêté, vérifier la position d'arrêt automatique après avoir relevé le balai d'essuie-glace à 2 reprises.

Jeu standard:

Zone

Mesure

A

10 mm (0,394 po)

OK.:

Le balai d'essuie-glace s'arrête dans la position indiquée sur le schéma.

*a

Repère d'alignement

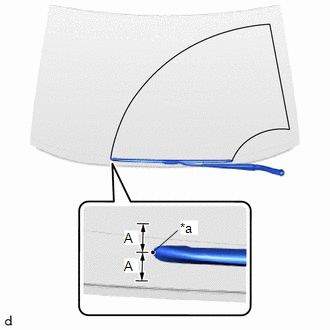

(b) Pour le côté droit:

(1) Actionner l'ensemble de moteur d'essuie-glace avant.

(2) Arrêter le fonctionnement de l'ensemble de moteur d'essuie-glace avant.

(3) Vérifier la position d'arrêt automatique (stationnement).

CONSEIL:

Une fois que l'ensemble de moteur d'essuie-glace avant est arrêté, vérifier la position d'arrêt automatique après avoir relevé le balai d'essuie-glace à 2 reprises.

Jeu standard:

Zone

Mesure

A

10 mm (0,394 po)

OK.:

Le balai d'essuie-glace s'arrête dans la position indiquée sur le schéma.

*a

Repère d'alignement
