Toyota bZ4X - Manuel de réparation (2021-2024): Verification Sur Vehicule

VERIFICATION SUR VEHICULE

PROCÉDURE

1. VERIFIER LE DISPOSITIF D'OUVERTURE DE PORTE DE GARAGE

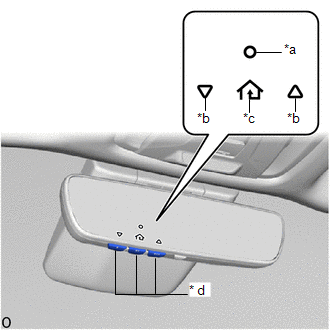

(a) Appuyer sur chaque contacteur de dispositif d'ouverture de porte de garage ("HomeLink") et vérifier que le témoin lumineux ("HomeLink") s'allume. Si un ou plusieurs contacteurs de dispositif d'ouverture de porte de garage ("HomeLink") n'active pas le témoin ("HomeLink"), vérifier l'état du fusible et du faisceau de câbles. Si le câble d'un fusible est cassé ou que l'harnais ne fonctionne pas correctement, le réparer ou le remplacer. Si ce n'est pas le cas, remplacer l'ensemble de rétroviseur intérieur (dispositif d'ouverture de porte de garage).

Cliquer ici

*a

Témoin lumineux ("HomeLink")

*b

Témoins de fonctionnement de porte de garage

*c

Icône ("HomeLink")

* d

Contacteurs de dispositif d'ouverture de porte de garage ("Homelink")

2. VERIFIER L'ENREGISTREMENT ET L'EMISSION DU DISPOSITIF D'OUVERTURE DE PORTE DE GARAGE

CONSEIL:

Utiliser le tester "HomeLink" et un émetteur d'essai pour ce test. Commencer par effacer les codes d'émetteur du client, puis enregistrer le code d'émetteur du tester.

Cliquer ici

(a) Vérifier si le code d'émetteur du tester a bien été enregistré.

CONSEIL:

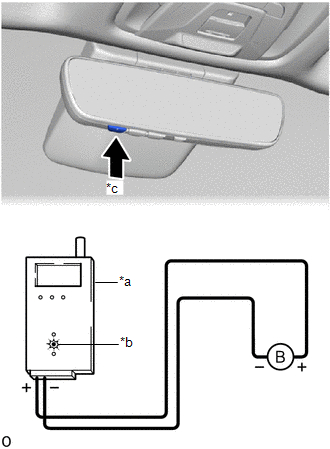

(b) Appliquer la tension de la batterie au tester "HomeLink", comme indiqué sur le schéma.

*a

Tester "HomeLink"

*b

DEL rouge

*c

Appuyer

(c) Appuyer sur un contacteur de dispositif d'ouverture de porte de garage ("Homelink"). Vérifier si la DEL rouge du tester "HomeLink" s'allume.

CONSEIL:

Si la DEL rouge ne s'allume pas, remplacer l'ensemble de rétroviseur intérieur (dispositif d'ouverture de porte de garage).

Cliquer ici

(d) Une fois la vérification terminée, enregistrer à nouveau le(s) code(s) d'émetteur du client.

CONSEIL:

Enregistrement
