DESCRIPTION
Ce DTC est enregistré lorsque l'ensemble d'amplificateur de l'élément stéréo détecte une coupure dans le circuit du haut-parleur avant droit en alimentant la ligne du haut-parleur.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
|---|---|---|---|
|
B1ACA71 |
Actionneur de câble de haut-parleur avant droit bloqué |
Une coupure dans le circuit du haut-parleur avant droit est détectée. (logique de détection à 1 cycle(s)) |
|

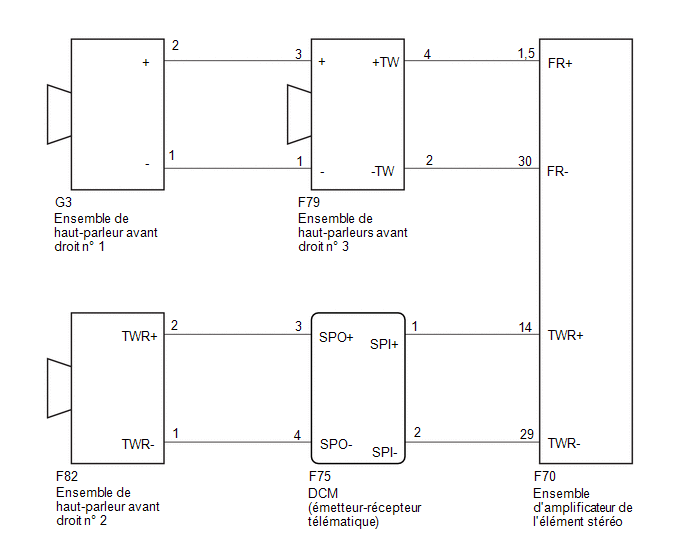

SCHEMA DE CABLAGE
PROCÉDURE
|
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO - CHAQUE HAUT-PARLEUR, DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)) |
(a) Débrancher le connecteur F70 de l'ensemble d'amplificateur de l'élément stéréo.
(b) Débrancher le connecteur G3 de l'ensemble de haut-parleur avant droit n° 1.
(c) Débrancher le connecteur F82 de l'ensemble de haut-parleur avant droit n° 2.
(d) Débrancher le connecteur F79 de l'ensemble de haut-parleur avant droit n° 3.
(e) Débrancher le connecteur F75 du DCM (émetteur-récepteur télématique).
(f) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F70,F79,G3,F75,F82) Cliquer sur Location & Routing(F70,F79,G3,F75,F82) Cliquer sur Connector(F70) Cliquer sur Connector(F70) Cliquer sur Connector(F79) Cliquer sur Connector(F79) Cliquer sur Connector(G3) Cliquer sur Connector(G3) Cliquer sur Connector(F75) Cliquer sur Connector(F75) Cliquer sur Connector(F82) Cliquer sur Connector(F82)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F70-15 (FR+) - F79-4 (+TW) |
Toujours |
En dessous de 1 Ω |
|
F70-30 (FR-) - F79-2 (-TW) |
Toujours |
En dessous de 1 Ω |
|
G3-2 (+) - F79-3 (+) |
Toujours |
En dessous de 1 Ω |
|
G3-1 (-) - F79-1 (-) |
Toujours |
En dessous de 1 Ω |
|
F70-14 (TWR+) - F75-1 (SPI+) |
Toujours |
En dessous de 1 Ω |
|
F70-29 (TWR-) - F75-2 (SPI-) |
Toujours |
En dessous de 1 Ω |
|
F82-2 (TWR+) - F75-3 (SPO+) |
Toujours |
En dessous de 1 Ω |
|
F82-1 (TWR-) - F75-4 (SPO-) |
Toujours |
En dessous de 1 Ω |
| NON OK | .gif) |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
2. |
VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1 |
Cliquer ici .gif)
| NON OK | |
REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1 |
|
|
3. |
VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2 |
Cliquer ici
| NON OK | |
REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2 |
|
|
4. |
VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 3 |
Cliquer ici
| NON OK | |
REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 3 |
|
|
5. |
VERIFIER LE DTC |
(a) Supprimer les DTC.
Body Electrical / Navigation System / Clear DTCs.
(b) En fonction de l'affichage du GTS, effectuer une vérification de l'activation de circuit de haut-parleur.
Cliquer ici
Body Electrical>Navigation System>Utility
|
Affichage du tester |
|---|
|
Speaker Line Electricity Check |
(c) Vérifier les DTC et passer au point suivant.
Body Electrical>Navigation System>Trouble Codes
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Les DTC ne sont pas émis |
A |
|
Le DTC B1ACA71 est émis |
B |
| A | |
FIN (LE HAUT-PARLEUR EST DEFECTUEUX) |
| B | |
REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO |
