Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

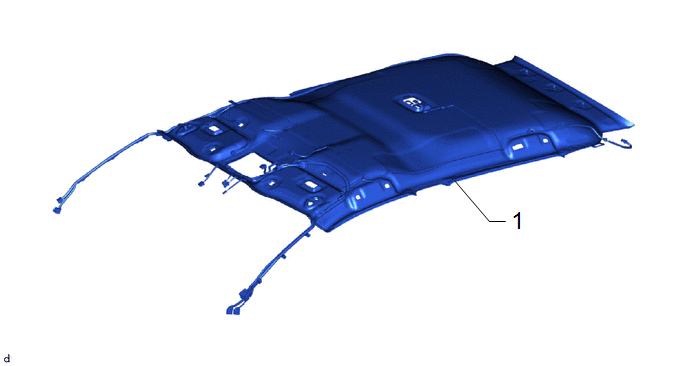

1 | ENSEMBLE DE CIEL DE TOIT |
63310 | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

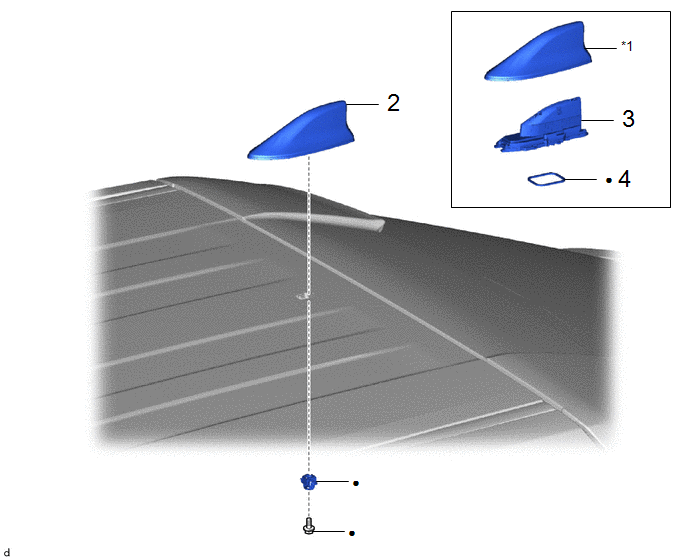

2 | ENSEMBLE D'ANTENNE DE TOIT AVEC CACHE |
- | - |
- | - |
|
3 | ENSEMBLE D'ANTENNE DE TOIT |
86300J | - |
- | - |
|
4 | JOINT |
- | - |
- | - |
|
*1 | CACHE |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
.gif)
2. DEPOSER L'ENSEMBLE D'ANTENNE DE TOIT AVEC CACHE

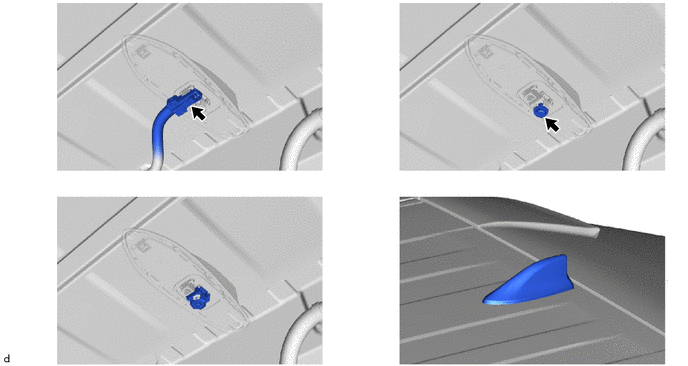

3. DEPOSER L'ENSEMBLE D'ANTENNE DE TOIT
.png) |

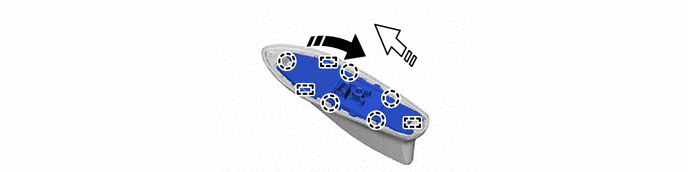

Déposer dans cette Direction (1) |
 |
Déposer dans ce sens (2) |

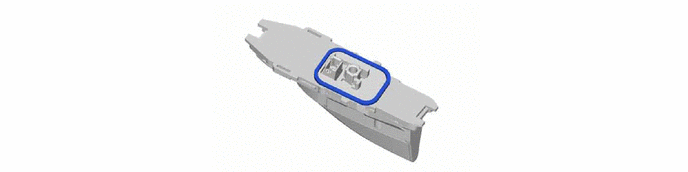

4. ENLEVER LA BAGUE
(a) En cas de réutilisation de l'ensemble d'antenne de toit.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

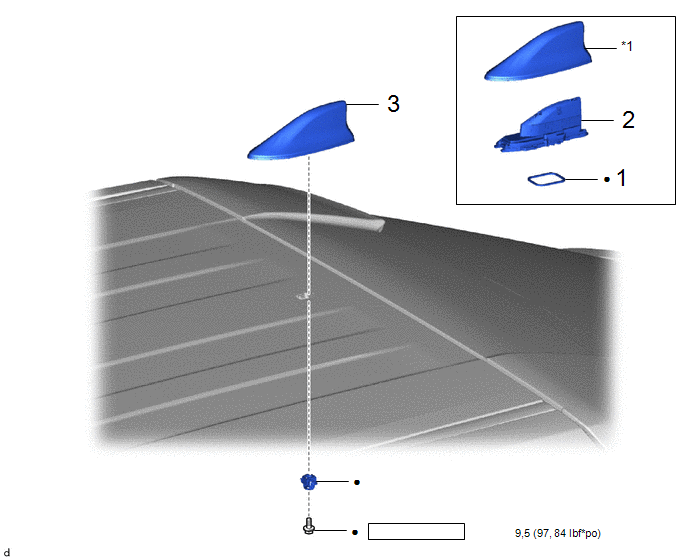

1 | JOINT |
- | - |
- | - |
|
2 | ENSEMBLE D'ANTENNE DE TOIT |
86300J | - |
- | - |
|
3 | ENSEMBLE D'ANTENNE DE TOIT AVEC CACHE |
- | - |
- | - |
|
*1 | CACHE |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
● | Pièce non réutilisable |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

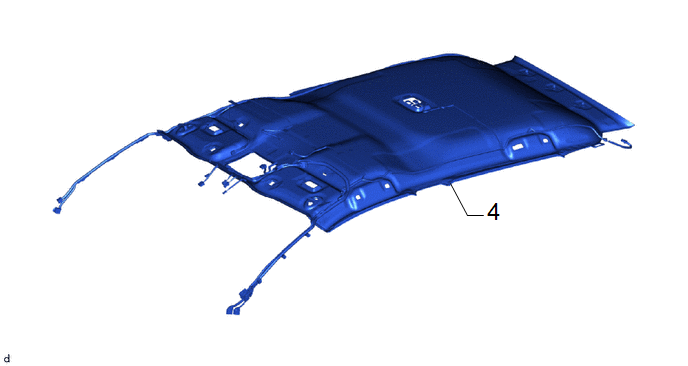

4 | ENSEMBLE DE CIEL DE TOIT |
63310 | - |
- | - |
PROCÉDURE
1. POSER LA BAGUE
2. REPOSER L'ENSEMBLE D'ANTENNE DE TOIT
3. REPOSER L'ENSEMBLE D'ANTENNE DE TOIT AVEC CACHE
Torque:
9,5 N·m {97 kgf·cm, 84 in·lbf}
4. REPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici .gif)
