BORNES D'ECU
VERIFIER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE
|

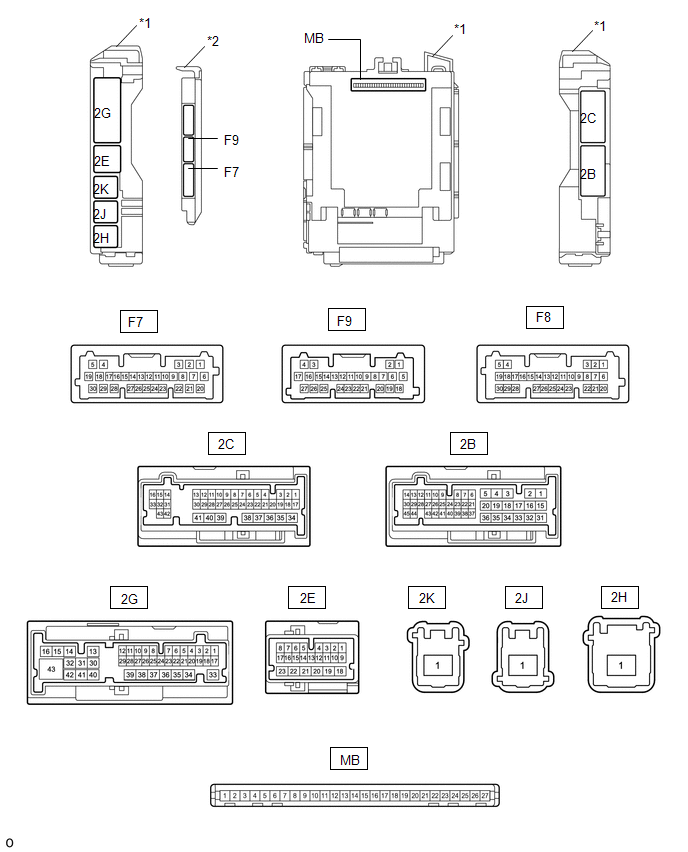

*a | ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) avec 3 connecteurs |
- | - |
|
*1 | Ensemble de boîtier de distribution d'énergie |
*2 | ECU du corps principal (ECU du corps du réseau multiplex) |
|

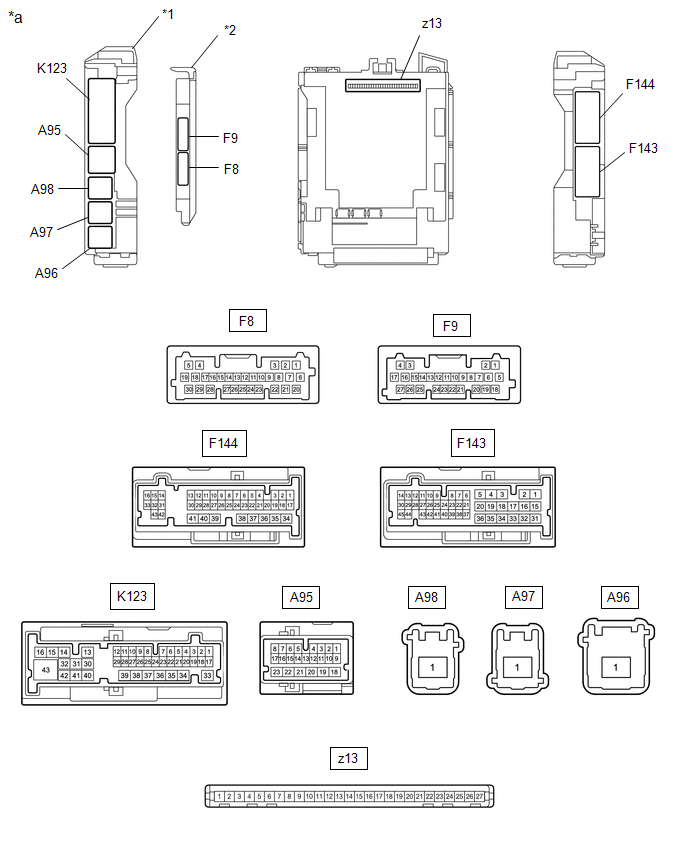

*a | ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) avec 2 connecteurs |
- | - |
|
*1 | Ensemble de boîtier de distribution d'énergie |
*2 | ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|
Branchement du tester | Description de la borne |
Condition | Condition spécifiée |
|---|---|---|---|
|
K123-43 - Masse de carrosserie |
Signal du désembueur de vitre arrière (sortie) |
Contacteur de désembueur de vitre arrière en position OFF |
En dessous de 1 V |
|
Contacteur de désembueur de vitre arrière en position ON |
11 à 14 V |
VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
Cliquer ici .gif)
Tableau Des Symptomes De Problemes
Data List/active TestTension de contrôle de batterie EV/module de commande interne/de condensateur hors tolérance
DESCRIPTION
L'ensemble d'ECU de la batterie contrôle la tension de la batterie EV. Si l'ensemble d'ECU de batterie détecte un dysfonctionnement au niveau des circuits internes de détection de tension, il mémorise ce DTC.
CONSEIL:
Si le DTC est émis, il est n&eacu ...
Arrêt de la charge DC et de l'alimentation électrique (autre que le facteur normal lors de la charge et de l'alimentation électrique)
SCHEMA DE CABLAGE
Se reporter au schéma de câblage pour l'arrêt de charge DC et de l'alimentation électrique (avant le début du traitement et après la transition au mode de charge) (X1851).
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
...
Parametres Personnalisables
ProcÉdurePROCÉDURE PROCÉDURE
1. PERSONNALISER LE SYSTEME DE COMMANDE DE CHARGE PLUGIN Cliquer ici
2. PERSONNALISER LE SYSTEME DE VOLANT CHAUFFE
Cliquer ici 3. PERSONNALISER LE SYSTEME DE BRANCHEMENT DE SECURITE
Cliquer ici 4. PERSONNALISER LE SYSTEME D'AIDE AU STATIONNEMENT INTUITIF ...
