Toyota bZ4X - Manuel de réparation (2021-2024): Capteur De Vitesse Arriere (pour Awd)

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

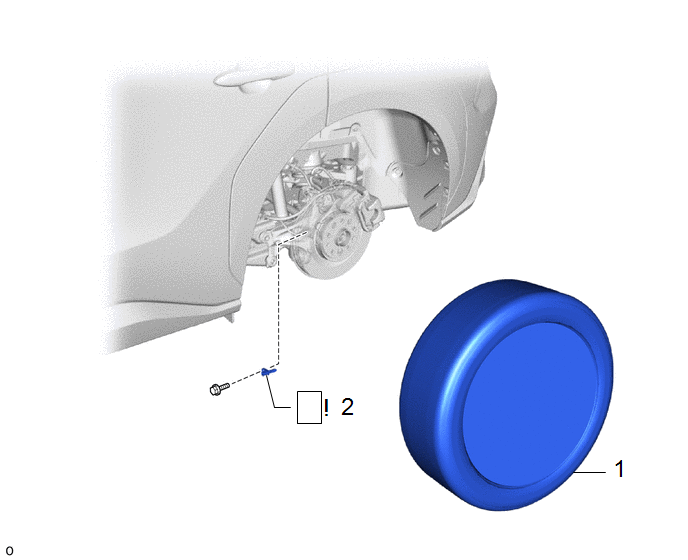

Procédure		N° de référence
1	ROUE ARRIERE	-	-	-	-
2	CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE	89544E		-	-

PROCÉDURE

1. DEPOSER LA ROUE ARRIERE

Cliquer ici

2. DEPOSER LE CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE

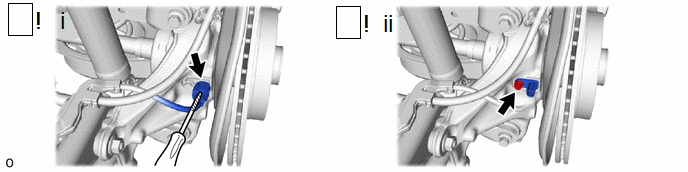

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, débrancher le connecteur d’ensemble de câble de frein de stationnement n° 2 du capteur de contrôle de dérapage arrière.

REMARQUE:

• Eliminer toute trace de saleté ou corps étranger sur et autour du connecteur de l'ensemble de câble de frein de stationnement n° 2 avant d'effectuer cette étape.
• Veiller à ne pas laisser d'eau, d'huile ou de saleté pénétrer dans le connecteur de l'ensemble de câble de frein de stationnement n° 2.
• Veiller à ne pas endommager le capteur de contrôle de dérapage arrière et le cache du connecteur.

(2) Déposer le boulon et le capteur de contrôle de dérapage arrière du sous-ensemble de porte-essieu arrière.

REMARQUE:

• Maintenir l'électrode du capteur de contrôle de dérapage arrière et l'orifice de pose exempts de corps étrangers.
• Ne pas faire tourner ni appliquer de force excessive sur le capteur de contrôle de dérapage arrière lors de sa dépose du sous-ensemble de porte-essieu arrière. Le fait de tourner ou d'exercer une force excessive peut endommager le capteur de contrôle de dérapage arrière.

Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

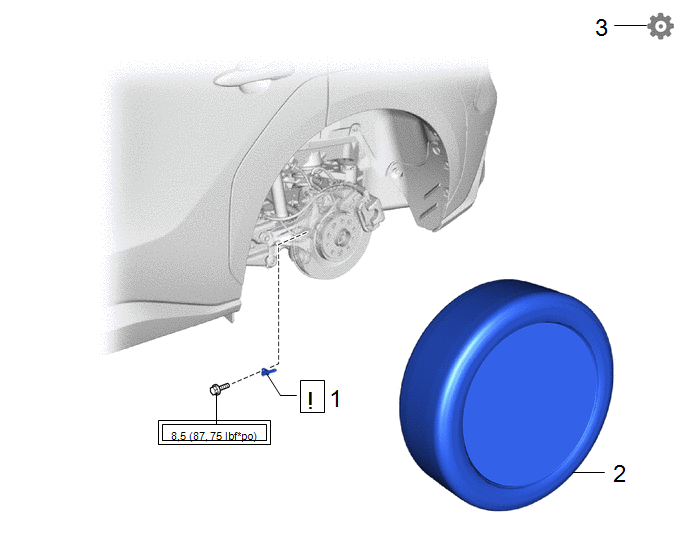

Procédure		N° de référence
1	CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE	89544E		-	-
2	ROUE ARRIERE	-	-	-	-
3	VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE	-	-	-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)

-

-

PROCÉDURE

1. REPOSER LE CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE

REMARQUE: Maintenir l'électrode du capteur de contrôle de dérapage arrière et l'orifice de pose exempts de corps étrangers. Introduire fermement le corps du capteur de contrôle de dérapage arrière dans le sous-ensemble de porte-essieu arrière avant de serrer le boulon. Après la repose du capteur de contrôle de dérapage arrière sur le sous-ensemble de porte-essieu arrière, veiller à ce qu'il n'y ait pas de jeu entre le renfort de capteur de contrôle de dérapage arrière et le sous-ensemble de porte-essieu arrière. S'assurer également que les pièces ne sont pas bloquées par des corps étrangers.

Torque:

8,5 N·m {87 kgf·cm, 75 in·lbf}

2. REPOSER LA ROUE ARRIERE

Cliquer ici

3. VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE

Cliquer ici
