Toyota bZ4X - Manuel de réparation (2021-2024): Circuit à haute tension du moteur électrique

DESCRIPTION

La cause du dysfonctionnement peut être le circuit à haute tension du moteur électrique.

Vérifier la résistance interne du moteur électrique et l'état de branchement de la ligne à haute tension entre l'inverseur et le moteur électrique pour vérifier s'il y a une coupure ou un court-circuit.

Vérification des pièces associées

Zone

Vérification

Vérification du branchement de l'ensemble d'inverseur avant

Vérifier les conditions de branchement de l'ensemble d'inverseur avant.

Moteur

Vérifier la résistance interne de moteur électrique (y compris le câble) et la résistance de l'isolement avec la masse de carrosserie pour rechercher une éventuelle coupure ou un court-circuit.

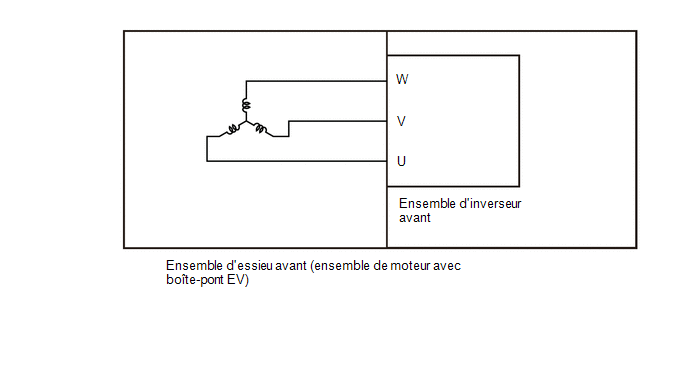

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Cette procédure de diagnostic est mentionnée dans la procédure de diagnostic de plusieurs DTC.

Si le résultat de cette procédure de diagnostic est normal, procéder comme indiqué dans la procédure relative à ce DTC.

ATTENTION:

Se reporter aux mesures de précaution avant de vérifier le circuit haute tension.

Cliquer ici

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

PROCÉDURE

1.

VERIFIER L'ENSEMBLE D'INVERSEUR AVANT (ETAT DE BRANCHEMENT)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que le service plug (prise de service) n'est pas posé.

REMARQUE:

Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) S'assurer que les boulons de l'ensemble d'inverseur avant sont serrés au couple prescrit, que l'ensemble d'inverseur avant est correctement branché et qu'il n'y a pas de problème de contact.

Condition spécifiée:

T = 8,0 N*m (82 kgf*cm, 71 lbf*po)

REMARQUE:

S'assurer que le couple de serrage du boulon est compris entre 6,4 et 9,6 N*m (65 et 98 kgf*cm, 57 et 85 lbf*po).

(c) Déposer l'ensemble d'inverseur avant de l'ensemble d'essieu avant.

(d) Rechercher d'éventuelles traces d'arc au niveau des bornes de l'ensemble d'inverseur avant.

Résultat:

Résultat

Passer au point

Les bornes sont correctement branchées et il n'y a pas de problème de contact.

Il n'y a aucune trace d'arc.

A

Les bornes ne sont pas correctement branchées et il y a un problème de contact.

Il y a des traces d'arc.

B

Les bornes ne sont pas correctement branchées et il y a un problème de contact.

Il n'y a aucune trace d'arc.

C

Les bornes sont correctement branchées et il n'y a pas de problème de contact.

Il y a des traces d'arc.

B

(e) Reposer l'ensemble d'inverseur avant.

B

REMPLACER LES PIECES DEFECTUEUSES

C

BRANCHER CORRECTEMENT

A

2.

VERIFIER L'ENSEMBLE DE BOITE-PONT AVEC MOTEUR EV (MOTEUR)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que le service plug (prise de service) n'est pas posé.

REMARQUE:

Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Déposer l'ensemble d'inverseur avant de l'ensemble d'essieu avant.

(c) A l'aide d'un milliohmmètre, mesurer la résistance en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous.

CONSEIL:

Si la température de moteur électrique est élevée, la résistance varie fortement à partir de la valeur indiquée. Il faut donc laisser s'écouler 8 heures minimum après l'arrêt du véhicule avant de mesurer la résistance.

Résistance standard (pour 2WD):

Branchement du tester

Condition

Condition spécifiée

Borne haute tension (W) d'ensemble de boîte-pont avec moteur EV - Borne haute tension (U) d'ensemble de boîte-pont avec moteur EV

Contacteur d'allumage en position OFF

11,9 à 13,5 mΩ

Borne haute tension (V) d'ensemble de boîte-pont avec moteur EV - Borne haute tension (W) d'ensemble de boîte-pont avec moteur EV

Contacteur d'allumage en position OFF

11,9 à 13,5 mΩ

Borne haute tension (U) d'ensemble de boîte-pont avec moteur EV - Borne haute tension (V) d'ensemble de boîte-pont avec moteur EV

Contacteur d'allumage en position OFF

11,8 à 13,4 mΩ

Résistance standard (pour AWD):

Branchement du tester

Condition

Condition spécifiée

Borne haute tension (W) d'ensemble de boîte-pont avec moteur EV - Borne haute tension (U) d'ensemble de boîte-pont avec moteur EV

Contacteur d'allumage en position OFF

19,7 à 22,3 mΩ

Borne haute tension (V) d'ensemble de boîte-pont avec moteur EV - Borne haute tension (W) d'ensemble de boîte-pont avec moteur EV

Contacteur d'allumage en position OFF

19,8 à 22,4 mΩ

Borne haute tension (U) d'ensemble de boîte-pont avec moteur EV - Borne haute tension (V) d'ensemble de boîte-pont avec moteur EV

Contacteur d'allumage en position OFF

19,9 à 22,5 mΩ

CONSEIL:

Etant donné que la résistance varie en fonction de la température, il convient donc de la corriger en appliquant la formule suivante pour calculer la résistance à 20°C (68°F).

R20 = Rt / {1 + 0,00393 X (T - 20)}

Le calcul est basé sur:

R20: Résistance à 20°C (68 °F (mΩ)

Rt: résistance mesurée (mΩ)

T: Température lorsque la résistance est mesurée (°C (°F)).

*a

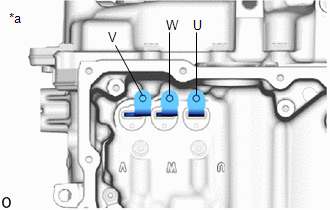

Bornes haute tension de l'ensemble de boîte-pont avec moteur EV

(d) A l'aide d'un mégohmmètre réglé à 500 V, mesurer la résistance en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous.

REMARQUE:

Veiller à régler le mégohmmètre à 500 V pour effectuer ce test. Dépasser le réglage de 500 V peut endommager la pièce constitutive à vérifier.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Borne haute tension de l'ensemble de boîte-pont avec moteur EV (W) - Masse de carrosserie et masse blindée

Contacteur d'allumage en position OFF

10 MΩ ou plus

Borne haute tension de l'ensemble de boîte-pont avec moteur EV (V) - Masse de carrosserie et masse blindée

Contacteur d'allumage en position OFF

10 MΩ ou plus

Z2-1 (U) - Masse de carrosserie et masse blindée

Borne haute tension de l'ensemble de boîte-pont avec moteur EV (U) - Masse de carrosserie et masse blindée

Contacteur d'allumage en position OFF

10 MΩ ou plus

(e) Reposer l'ensemble d'inverseur avant.

OK.

CIRCUIT A HAUTE TENSION DE MOTEUR ELECTRIQUE NORMAL (EFFECTUER L'ETAPE SUIVANTE POUR LE DTC INDIQUE)

NON OK

REMPLACER L'ENSEMBLE DE MOTEUR AVEC BOITE-PONT EV
