Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

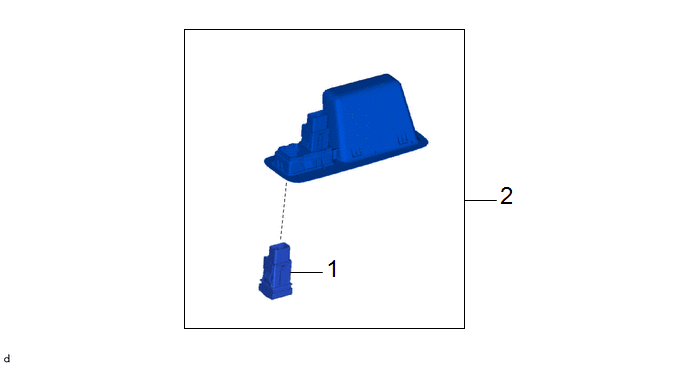

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | POIGNEE DE FERMETURE DE PORTE |
74811D |
|
- | - |
|
2 | CONTACTEUR DE COMMANDE DE PORTE DE COFFRE |
84931C | - |
- | - |
PROCÉDURE
1. DEPOSER LA POIGNEE DE FERMETURE DE PORTE
|
|
Cliquer ici |

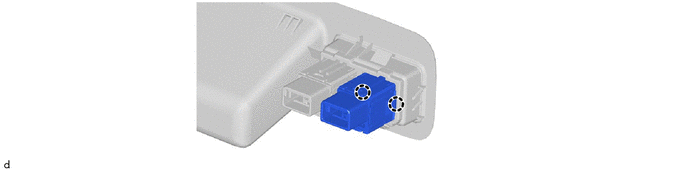

2. DEPOSER LE CONTACTEUR DE COMMANDE DE PORTE DE COFFRE
Verification
VERIFICATION
PROCÉDURE
1. VERIFIER LE CONTACTEUR DE COMMANDE DE PORTE DE COFFRE

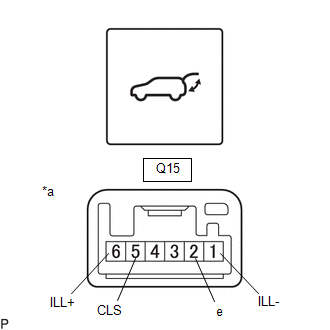

| (a) Vérifier la résistance. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(Q15) Cliquer sur Location & Routing(Q15) Cliquer sur Connector(Q15) Cliquer sur Connector(Q15)
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de commande de porte de coffre. |
|
(b) S'assurer que le contacteur s'allume.
(1) Appliquer la tension de la batterie auxiliaire au connecteur du contacteur et s'assurer que le contacteur de commande de porte de coffre électrique n° 1 s'allume.
OK.:
Cliquer sur Location & Routing(Q15) Cliquer sur Location & Routing(Q15) Cliquer sur Connector(Q15) Cliquer sur Connector(Q15)|
Branchement du tester | Condition de batterie auxiliaire |
Condition spécifiée |
|---|---|---|
|
Q15-6 (ILL+) - Q15-1 (ILL-) |
Borne positive (+) de la batterie auxiliaire → Q15-6 (ILL+) Borne négative (-) de la batterie auxiliaire → Q15-1 (ILL-) |
L'éclairage fonctionne. |
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de commande de porte de coffre.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

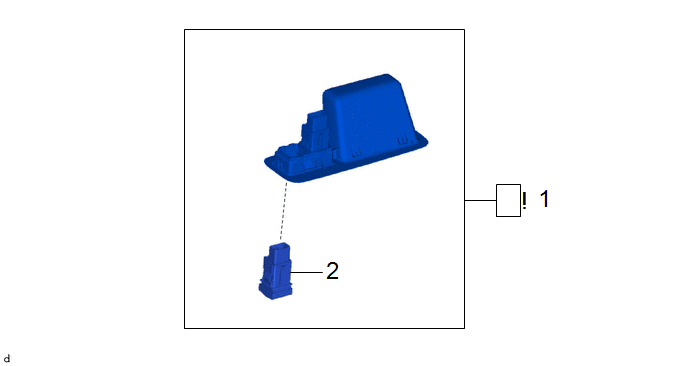

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CONTACTEUR DE COMMANDE DE PORTE DE COFFRE |
84931C | - |
- | - |
|
2 | POIGNEE DE FERMETURE DE PORTE |
74811D | - |
- | - |
PROCÉDURE
1. REPOSER LE CONTACTEUR DE COMMANDE DE PORTE DE COFFRE
2. REPOSER LA POIGNEE DE FERMETURE DE PORTE
Contacteur D'ouverture De Porte De Coffre
Contacteur De Verrouillage De ReserveArrêt de la charge DC et de l'alimentation électrique (avant le traitement de démarrage et avant la transition du mode de charge)
SCHEMA DE CABLAGE
Se reporter au schéma de câblage pour l'arrêt de charge DC et de l'alimentation électrique (avant le début du traitement et après la transition au mode de charge) (X1851).
Cliquer ici
