Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

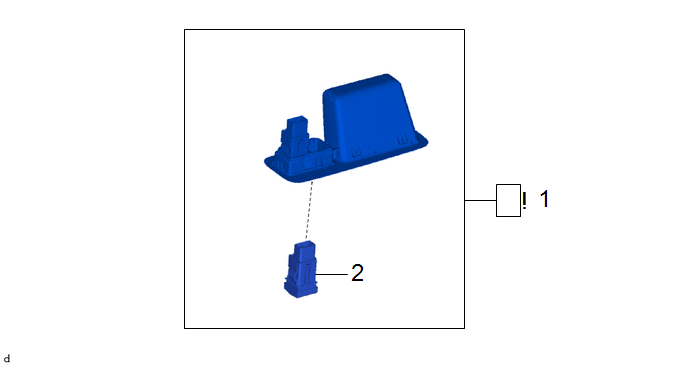

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | POIGNEE DE FERMETURE DE PORTE |
74811D |
|
- | - |
|
2 | ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE |
84930 | - |
- | - |
PROCÉDURE
1. DEPOSER LA POIGNEE DE FERMETURE DE PORTE
|
|
Cliquer ici |
2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE
Verification
VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE

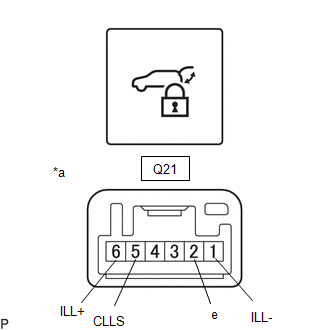

| (a) Vérifier la résistance. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(Q21) Cliquer sur Location & Routing(Q21) Cliquer sur Connector(Q21) Cliquer sur Connector(Q21)
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de commande de porte. |
|
(b) Vérifier l'éclairage du contacteur.
(1) Appliquer la tension de la batterie auxiliaire au connecteur du contacteur et s'assurer que l'ensemble de contacteur de commande de porte s'allume.
OK.:
Cliquer sur Location & Routing(Q21) Cliquer sur Location & Routing(Q21) Cliquer sur Connector(Q21) Cliquer sur Connector(Q21)|
Branchement du tester | Branchement de la batterie auxiliaire |
Condition spécifiée |
|---|---|---|
|
Q21-6 (ILL+) - Q21-1 (ILL-) |
Borne positive (+) de la batterie auxiliaire → Q21-6 (ILL+) Borne négative (-) de la batterie auxiliaire → Q21-1 (ILL-) |
L'éclairage fonctionne. |
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de commande de porte.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

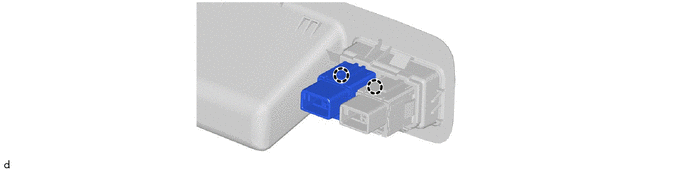

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE |
84930 | - |
- | - |
|
2 | POIGNEE DE FERMETURE DE PORTE |
74811D | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE
2. REPOSER LA POIGNEE DE FERMETURE DE PORTE
Contacteur De Commande De Porte De Coffre ElectriqueVerification Du Fonctionnement
VERIFICATION DU FONCTIONNEMENT VERIFIER LES CONDITIONS NORMALES DE FONCTIONNEMENT DU SYSTEME DE NAVIGATION
(a) Si la cause d'un symptôme est l'un des éléments indiqués ci-après, le symptôme correspondant est normal, il ne s'agit pas d'un dysfonctionnement.
Symptôme Réponse
...
Data List/active Test
DATA LIST/ACTIVE TEST DATA LIST REMARQUE:
Dans le tableau suivant, les valeurs énumérées sous "Conditions normales" sont des valeurs de référence. Ne pas dépendre uniquement de ces valeurs de référence pour décider si une pièce est défectueuse ou non.
CONSEIL: Relever la Data List à ...
