Toyota bZ4X - Manuel de réparation (2021-2024): Coupure dans le circuit du micro de reconnaissance vocale1

Toyota bZ4X - Manuel de réparation (2021-2024) / Audio, Vidéo, Télématique / Affichage Mutifonction / Navigation / Systeme De Navigation / Coupure dans le circuit du micro de reconnaissance vocale1

DESCRIPTION

L'ensemble de micro de téléphone gauche est branché sur l'ensemble de récepteur de radio et d'affichage via la ligne de détection du signal du micro de reconnaissance vocale 1.

Ce DTC est enregistré lorsque l'ensemble de récepteur de radio et d'affichage détecte que l'ensemble de micro de téléphone gauche est débranché.

N° de DTC	Objet de la détection	Condition de détection de DTC	Zone incriminée
B157913	Coupure dans le circuit du micro de reconnaissance vocale1	Borne 1 de micro de reconnaissance vocale (SNS) débranchée (logique de détection à 2 cycle(s))	Ensemble de micro de téléphone gauche Ensemble d'autoradio et de système d'affichage DCM (émetteur-récepteur télématique) Faisceau de câbles ou connecteur

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

B157913

Coupure dans le circuit du micro de reconnaissance vocale1

Borne 1 de micro de reconnaissance vocale (SNS) débranchée

(logique de détection à 2 cycle(s))

Ensemble de micro de téléphone gauche
Ensemble d'autoradio et de système d'affichage
DCM (émetteur-récepteur télématique)
Faisceau de câbles ou connecteur

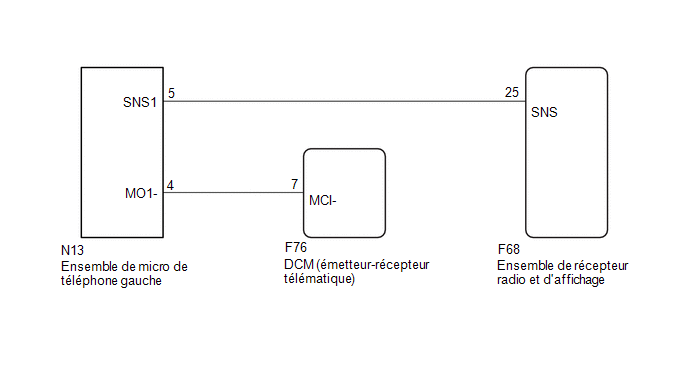

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

En cas de remplacement du DCM (émetteur-récepteur télématique), veiller à le remplacer par un élément neuf (avec DCM (émetteur-récepteur télématique)).
Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, il peut être nécessaire de procéder à l'initialisation, l'enregistrement ou le calibrage.
Cliquer ici

PROCÉDURE

1.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE MICRO DE TELEPHONE GAUCHE - ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE, DCM (EMETTEUR-RECEPTEUR TELEMATIQUE))

(a) Débrancher le connecteur N13 de l'ensemble de micro de téléphone gauche.

(b) Débrancher le connecteur F68 de l'ensemble d'autoradio et d'affichage.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(N13,F68,F76) Cliquer sur Location & Routing(N13,F68,F76) Cliquer sur Connector(N13) Cliquer sur Connector(N13) Cliquer sur Connector(F68) Cliquer sur Connector(F68) Cliquer sur Connector(F76) Cliquer sur Connector(F76)

Branchement du tester	Condition	Condition spécifiée
N13-5 (SNS1) - F68-25 (SNS)	Toujours	En dessous de 1 Ω
N13-4 (MO1-) - F76-7 (MCI-)	Toujours	En dessous de 1 Ω
N13-5 (SNS1) ou F68-25 (SNS) - Masse de carrosserie	Toujours	10 kΩ ou plus
N13-4 (MO1-) ou F76-7 (MCI-) - Masse de carrosserie	Toujours	10 kΩ minimum

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

2.	VERIFIER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) (MCI-)

(a) Avec les connecteurs DCM (émetteur-récepteur télématique) branchés, débrancher le connecteur N13 de l'ensemble de micro de téléphone gauche.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(N13) Cliquer sur Location & Routing(N13) Cliquer sur Connector(N13) Cliquer sur Connector(N13)

Branchement du tester	Condition	Condition spécifiée
N13-4 (MO1-) - Masse de carrosserie	Toujours	En dessous de 1 Ω

NON OK

REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

OK.

3.	VERIFIER L'ENSEMBLE DE MICRO DE TELEPHONE GAUCHE (SNS1, MO1-)

(a) Déposer l'ensemble de micro de téléphone gauche.

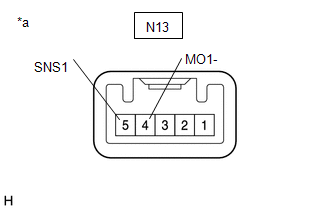

*a	Pièce constitutive sans faisceau de câbles connecté (Ensemble de micro de téléphone gauche)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(N13) Cliquer sur Location & Routing(N13) Cliquer sur Connector(N13) Cliquer sur Connector(N13)

Branchement du tester	Condition	Condition spécifiée
N13-5 (SNS1) - N13-4 (MO1-)	Toujours	En dessous de 1 Ω

OK.

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE

NON OK

REMPLACER L'ENSEMBLE DE MICRO DE TELEPHONE GAUCHE
